왜 요즘은 서점에 가봐도 아날로그 관련 책들이 없지?

어디 아날로그를 잘아는 고수가 있으면, 평소에 자문을 해보고 싶은게 있었는데 다들 어디 숨어 있는지 모르겠지요? 보드프리에서 찾아 드릴까요?

아날로그에 대한 공감대가 필요 하시면 여기를 클릭 하세요

현재 추가로 배포를 준비하고 있는 아날로그 관련 보드 리스트는 다음과 같습니다. (보드의 사진이 없는 것은 현재 배포중이 아니고 준비중입니다.)

생체신호 측정회로 (심전도(ECG), 근전도(EMG), 뇌전도(EEG) 등), 코일측정회로, 콘덴서 측정회로, 저항 측정회로 (저저항(접촉저항계), 고저항(절연저항), DMM

DPM, F-V 컨버터 회로(전용칩 없는 간단한 회로 및 전용칩 회로), V-F 컨버터 회로(전용칩 없는 간단한 회로 및 전용칩 회로), 기압계, 압력센서 드라이버

온도측정 회로(PT100, Thermocouple, IR, 전용칩 없는 간단한 회로 및 전용칩 회로), 교육용 아날로그 연산보드 (가산,감산,승산,제산,LOG,RMS),

초음파 측정 회로(거리측정, 물체감지), 스트레인게이지 드라이버 회로(저울, 로봇팔 악력제어 등), 중성자 카운터 아날로그 프런트엔드, 포토다이오드 드라이버

로드셀 드라이버 회로(Load cell 스케일 변환기, 품질검사, 텐션제어기, 실용저울, 크레인, 호이스트, 계근대(차량)등), CPC, EPC, 와인더, 언와인더, 클러치 제어기

전력제어 회로(모터, 히터등의 위상제어, 볼륨 또는 외부신호), PWM 출력 회로 (CPU 없는), 고해상도의 A/D 컨버터 주변 회로

오디오 앰프 및 주변기기 회로(헤드폰앰프, 스피커 앰프, 이퀄라이저, 입체음향, 레벨메터 등), 광량측정회로, 편광변조 및 측정, 광스펙트럼 아날로그 프런트엔드

오디오 신호처리 회로(하울링 방지, 믹서, 리버브, 에코, 디스토션, 로테이터, 노이즈 게이트 등), 진공관 앰프 회로(플랫, 셀렉터, EQ, PRE, Single, PP 등)

마이크 앰프 회로(콘덴서, 다이나믹, 리본, 탄소분, 음향측정 등), 압력계 회로(유체, 공압, 대기압, 수압, 가스탱크 등), ECU, TCU, 타이어 압력 등 자동차 전장 관련,

위치 검출계 회로(적외선, 반사율측정, 스케일러, 엔코더 등), 레벨게이지 회로(유류탱크 등), 초음파 진동자 드라이버 회로(초음파 세척기, 미용기기 등)

차단기 응용회로 (누전차단, 과전류 차단 등), 계장신호 입출력 회로 (4-20mA, 0-20mA 등), 방사능 관련 회로(GM, PM Tube driver, mS/h)

단백질 분석용 Constant voltgae source 회로(Voltage hour 단위), 장력제어 회로(철판, 비닐, 호일, 종이, 섬유, 표면처리, 인쇄, EPC/CPC 계통연계등)

전화기 관련 회로 (교환기, DTMF, 공전식, 전화 녹취, PSTN, 일반전화를 사용한 인터폰등), SMPS (아답터, 특정기기 내장형 등), PFC (고효율기기 적용, 역률개선 등)

OSC (Sin, Cos, Tan), Filter (LPF, HPF, BPF 등), RF (송수신기, RF AMP, Bluetooth, Zeegbee, WiFi, 모듈 등), High voltage AF source (저주파 치료기, 전자침 등)

Constant current source (반도체, 디스플레이, 물리학, 유기재료, 무기재료 분야의 물성 연구 등), 고전압 전원 (50KV 이하), 전자식 수배전반 관련 기능회로

초고압 전원 (400KV 이하, 전자 가속기, 방사선기기 용도 등), 대전류 전원 (1000A 이하), DC/DC 컨버터 회로 (승압, 강압,부전압,고압), 멸균용 플라즈마

누수탐지기, 누수감지센서 드라이버, 누수위치(거리) 측정기, 무대조명 제어기, DMX512 프로토콜 조명, 식물공장용 조명, 어업용 조명,

Lock-in Amplifier, 전력량계 기본회로, 유효전력 무료전력측정, 파워메터, 소비전력측정기, 일반물리/고급물리 실험기기 관련회로, 물리학/역학 관련 측정회로

특수통신(수중통신, 자기장통신, 가시광통신, 지중통신, 동공탐지 등) 관련회로, 의료기기관련 (물리치료기, 주름개선, 고주파, 의료용 플라즈마, 이온침투기, 온열치료,

근적외선, 각질제거, 박피, IPL, 치석제거, 치과용 초음파기기, 전자침, 저주파치료기) 회로, 전기자극기, FES, 신경근 자극기(Stimulator) 등등

무료로 배포되었으면 하고 생각하고 계신 보드가 있다면... 새로운 보드의 제작을 건의 하실수 있습니다.

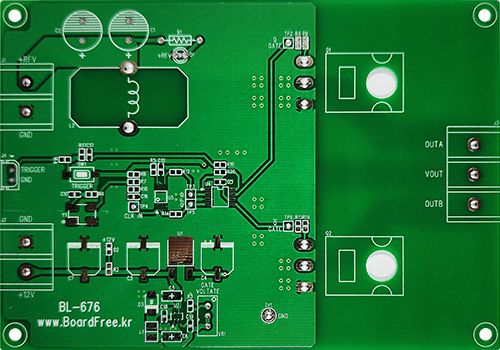

오실레이터를 사용하여 필요한 주파수를 선택하고, 플립플롭을 사용하여 두 개의 게이트 시그널을 만들고, 고속 게이트 드라이버를 사용하여 FET를 구동하는 방식의

RF Transformer 드라이버인데 필요한 최종 출력 주파수의 두배 주파수에 해당하는 오실레이터를 선택해야 합니다.

게이트 드라이버의 전압을 설정할 수 있어서 사용하는 FET 에 따라서 구동되는 게이트 전압을 적절하게 조정할 수 있어서 다양한 드라이버로 적용이 편리 합니다.

최종출력은 대용량의 미용기기나 의료기기의 RF 모듈로 사용하거나 대용량의 초음파진동자를 구동하는 용도에도 사용할 수 있습니다.

주의~!! 아날로그 회로 경험이 많지 않은 불들에게는 제대로 활용이 되지 못할 수 있습니다.

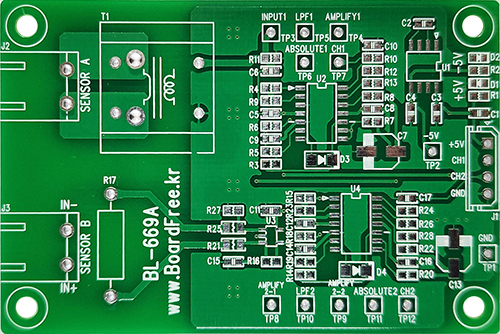

CT를 사용하여 전류를 입력 받는 AC 전류 입력 채널과 션트저항을 사용하는 양방향 직류 전류를 측정하기 2채널의 전류 드라이버 및 컨비셔닝 보드 입니다.

회로에 적용된 시정수는 용도에 따라서 적절하게 적용하여 사용하셔야 하고, 현재 회로도의 시정수는 임의의 값으로 되어 있습니다.

주의~!! 아날로그 회로 경험이 많지 않은 불들에게는 제대로 활용이 되지 못할 수 있습니다.

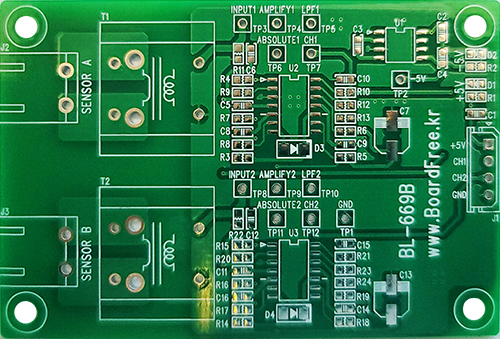

CT를 사용하여 전류를 입력 받는 AC 전류 입력 채널이 2채널 적용된 전류 드라이버 및 컨비셔닝 보드이며, 회로에 적용된 시정수는 용도에 따라서 적절하게 적용하여

사용하셔야 하고, 현재 회로도의 시정수는 임의의 값으로 되어 있습니다.

주의~!! 아날로그 회로 경험이 많지 않은 불들에게는 제대로 활용이 되지 못할 수 있습니다.

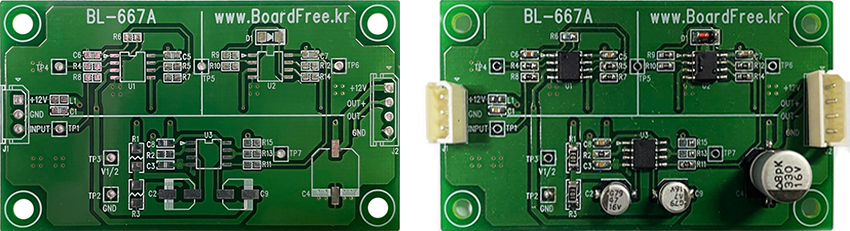

외부에 +방향과 -방향, 양방향으로 변화하는 전류 신호를 A/D 컨버터에 입력 시키기 위한 보드인데, 양방향으로 변화하는 신호를 단반향으로 변환하고

신호를 컨디셔닝 하는 회로이며, 회로에 적용된 시정수는 용도에 따라서 적절하게 적용하여 사용하셔야 하고, 현재 회로도의 시정수는 임의의 값으로 되어 있습니다.

적용사례는 AC와 DC 전류입력 신호를 핸들링 하는데 사용되었습니다.

주의~!! 아날로그 회로 경험이 많지 않은 불들에게는 제대로 활용이 되지 못할 수 있습니다.

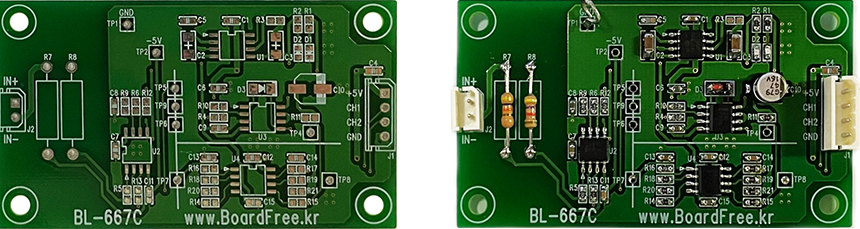

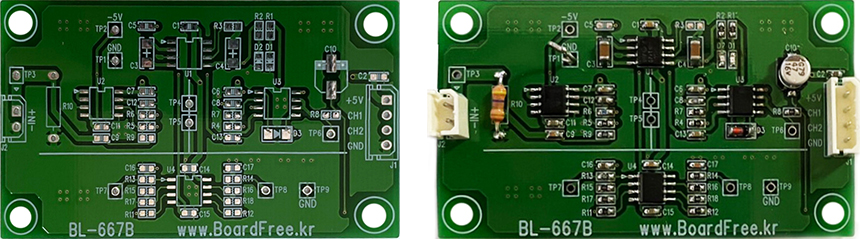

션트(전류검출저항) 방식의 AC 전류센싱 드라이버인데, 전류를 측정하기 위해 사용하는 CT가 아주 작은 전류에서 직선성이 없고, 신호가 왜곡 되는 경우가 있는데

이런 상황에서 작은 전류를 측정하기 위해 사용되는 보드이고 회로의 시정수는 용도나 전류크기에 맞게 조정해서 적용 하셔야 합니다.

마지막단에 동일한 비반전 앰프가 두 개 있는데, 어느정도 큰전류와 아주 작은 전류를 측정할 때 AGC를 사용하지 않고 게인이 다른 2채널 앰프를 적용한 예입니다.

주의~!! 아날로그 회로 경험이 많지 않은 불들에게는 제대로 활용이 되지 못할 수 있습니다.

차동 입력방색의 AC 전류센싱 드라이버인데, 양방향의 변화를 측정할 수 있어서 AC,DC,AC+DC 를 모두 측정하는 용도에 사용할 수 있고, ADC에 입력할 수 있도록

시그널 컨디셔닝이 포함된 드라이버이고, 회로의 시정수는 용도나 전류크기에 맞게 조정해서 적용 하셔야 합니다

주의~!! 아날로그 회로 경험이 많지 않은 불들에게는 제대로 활용이 되지 못할 수 있습니다.

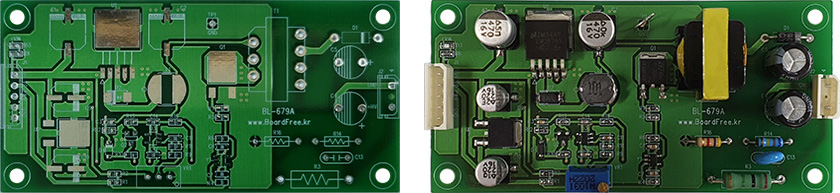

정전압 타입의 고전압(1000V 이내) 전원 모듈로 외부에서 0~5V 등의 제어 전압이나 PWM 제어 신호를 사용하여 고전압 출력전압을 조절할 수 있고,

보드 내의 트리머를 사용하여 전압을 조절할 수도 있으며, 외부에 볼륨을 사용해서도 출력전압을 조절 할 수 있도록 설계 되었는데, 사용 방법에 따라서 몇몇 부품을

부착하거나 부착하지 않거나 시정수를 조정 해야 합니다. (R1, R2, VR1, R14, R16)

주의~!! 아날로그 회로 경험이 많지 않은 불들에게는 제대로 활용이 되지 못할 수 있습니다.

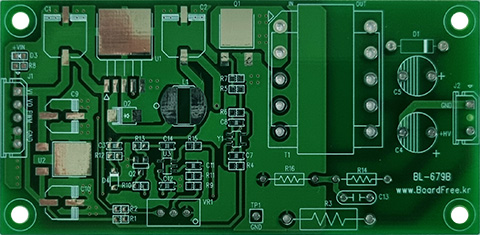

정전압 타입의 고전압(1000V 이내) 전원 모듈로 외부에서 0~5V 등의 제어 전압이나 PWM 제어 신호를 사용하여 고전압 출력전압을 조절할 수 있고,

부착하거나 부착하지 않거나 시정수를 조정 해야 합니다. (R1, R2, VR1, R14, R16 // BL-679A 타입과 회로는 동일하고 트랜스포머 용량만 큰 버젼 입니다.)

주의~!! 아날로그 회로 경험이 많지 않은 불들에게는 제대로 활용이 되지 못할 수 있습니다.

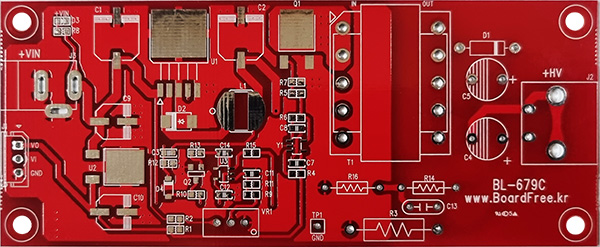

정전압 타입의 고전압(1000V 이내) 전원 모듈로 외부에서 0~5V 등의 제어 전압이나 PWM 제어 신호를 사용하여 고전압 출력전압을 조절할 수 있고,

부착하거나 부착하지 않거나 시정수를 조정 해야 합니다. (R1, R2, VR1, R14, R16 )

BL-679B 타입과 회로는 동일하고 입력 단자가 직류 어댑터 짹으로 변경 되었고, 고전압 출력 단자가 BNC 타입으로 변경 되었습니다.

주의~!! 아날로그 회로 경험이 많지 않은 불들에게는 제대로 활용이 되지 못할 수 있습니다.

홀센서 타입의 BLDC 드라이버 보드이고, 외부에서 MCU를 사용하여 간단하게 정역과 속도를 조절할 수 있으며, 전기자전거, 전동휠체어 등에 적용할 수 있습니다.

사용된 칩셋은 MC33035 이고, 외부에 게이트 드라이버와 FET를 구성하였기 때문에 응용 하시면 대용량 모터 제어도 가능 합니다.

제세한 내용은 해당 칩셋의 데이터시트를 참조해 주시기 바랍니다.

주의~!! 아날로그 회로 경험이 많지 않은 불들에게는 제대로 활용이 되지 못할 수 있습니다.

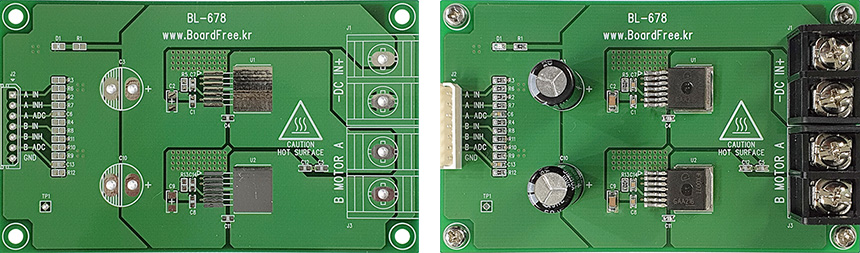

직류모터 드라이버인데, 전압은 40V 이내에서 사용하고, 전류는 50A 이내, 펄스(PWM)로 구동하는 경우에는 100A 이상도 사용할 수 있습니다.

하프브리지 드라이버가 2개 장착 되어 있어서 정역회전을 할 수 있고, 모터 전류를 읽을수 있는 단자도 있는데, 외부에 아두이노를 비롯한 MCU 보드가 필요합니다.

사용된 칩셋은 IFX007T 이고, 자세한 내용은 해당 칩셋의 데이터시트를 참조해 주시기 바랍니다.

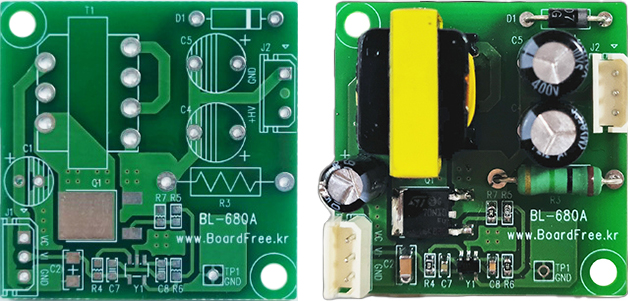

아주 심플하게 높은 전압이 필요한 경우가 있는데, 로드가 크지 않은 용도에서 정전압도 필요없고 고압 대전이 필요하거나 할 때 사용할 수 있는 간단 고압 모듈입니다.

부품을 최소화 하였고, 현재 회로 상태에서 트랜스 권선비만 적절하게 조절하고, R3 부하 저항을 상황에 맞게 가감 하시면 1000V 이내에서 사용하기 좋습니다.

사용된 칩셋은 MIC1557 이고, 오실레이터와 게이트 드라이버를 포함하고 있어서 주변 부품이 간단해지고, 주파수는 최대 5Mhz 까지 사용할 수 있습니다.

주의~!! 아날로그 회로 경험이 많지 않은 불들에게는 제대로 활용이 되지 못할 수 있습니다.

사용된 칩셋은 MIC1557 이고, 오실레이터와 게이트 드라이버를 포함하고 있어서 주변 부품이 간단해지고, 주파수는 최대 5Mhz 까지 사용할 수 있습니다.

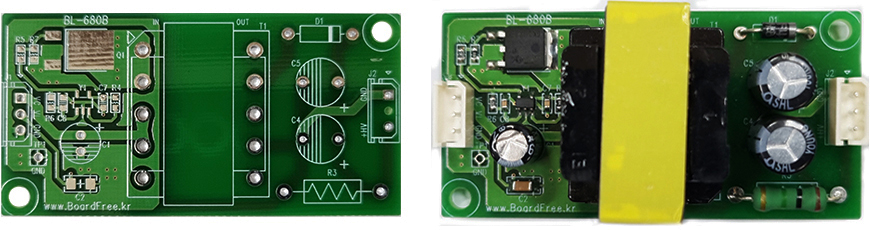

BL-680A 버전과의 차이는 회로는 동일하고 출력(전력량)을 크게 하기 위하여 트랜스포머를 큰 것을 사용 하기 위해서 변경된 부분외에는 동일 합니다.

주의~!! 아날로그 회로 경험이 많지 않은 불들에게는 제대로 활용이 되지 못할 수 있습니다.

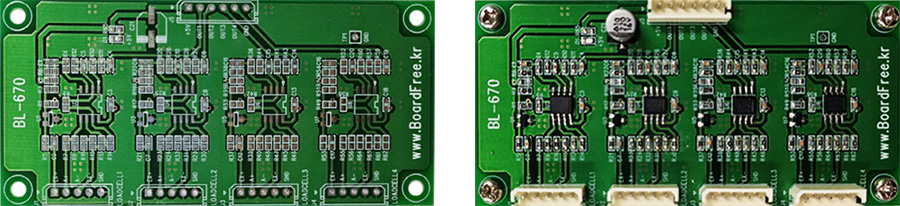

심플한 4 채널 로드셀 드라이버인데 사용되는 로드셀의 평형도가 좋지 않으면 R15와 R16을 잘 트리밍 하지 않으면 정상 동작하지 않을수 있습니다.

꼭 로드셀이 아니어도 스트레인 게이지나 압력센서 등등 브리지 방식으로 동작하는 센서는 모두 사용할 수 있고, 어프셋이나 드리프트가 중요하지 않으면 범용의

주의~!! 아날로그 회로 경험이 많지 않은 불들에게는 제대로 활용이 되지 못할 수 있습니다.

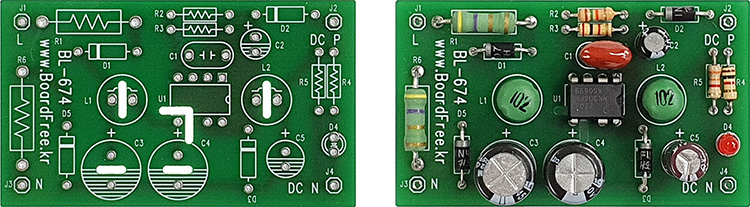

크기는 작아야 하는데, 절연도 필요 없으면서 AC220V 라인에서 회로 동작을 위한 DC5V 라거나 DC12V 등을 직접 얻어야 하는 상황이 있습니다.

이런때 마음이 불편하기 마련인데, 이럴때 간편하게 사용하는 컨버터이거, 필요에 따라서 시정수 조절하여 원하는 전압을 얻으면 됩니다.

주의~!! AC220V를 직접 핸들링 해야 하는 만큼 위험할 수 있으니 경험이 많은 불들에게 추천 합니다.

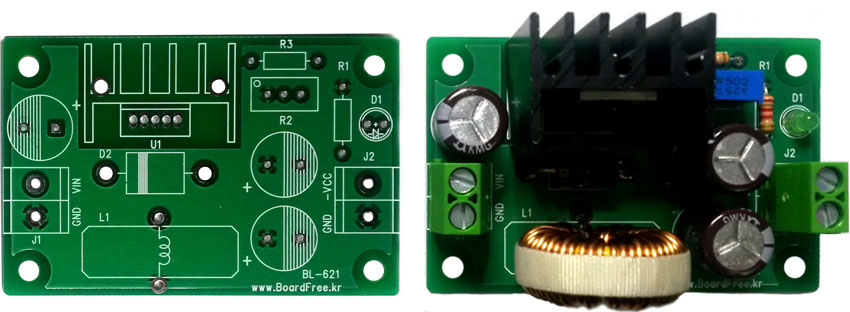

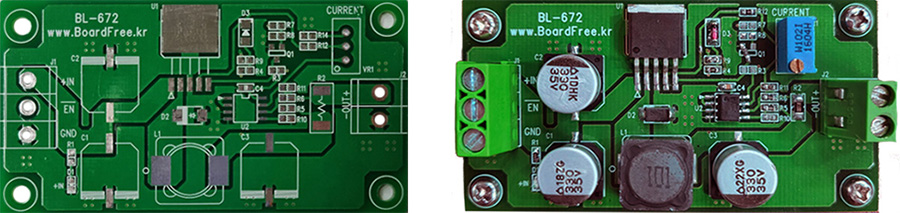

간편하게 사용하는 범용적인 LM2575, LM2576, AP1501 등의 Buck 컨버터가 있는데, 정전압을 위해서 사용합니다.

그런데 배터리를 충전하거나 하면, 정전류 전원을 필요로 하는데, 기존에 사용하던 칩셋을 그대로 사용하고, 정전류 방식으로 동작을 바꿔주는 보드입니다.

당연히 정전류 제어로 동작하지만 전압 리미트를 설정할 수 있기 때문에 최대전압 이하에서 정전류를 사용하는 배터리 충전과 같은 용도에 사용할 수 있습니다.

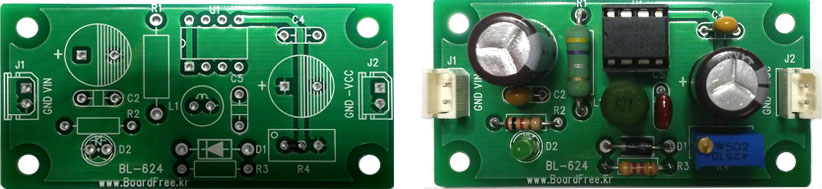

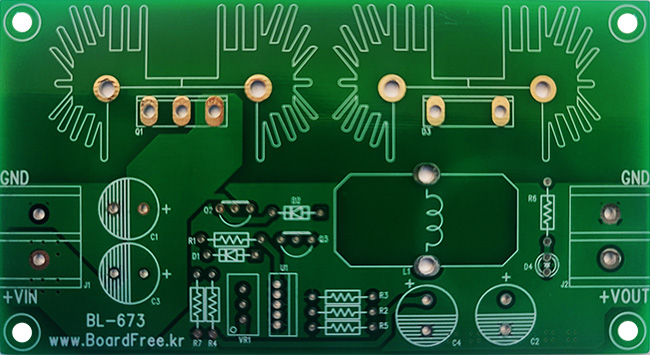

간편하게 사용하는 범용적인 LM2575, LM2576, AP1501 등의 Buck 컨버터가 있는데, 1A 또는 3~5A 까지가 한계이고 그이상의 전류가 필요하면 불편해집니다.

이럴때 사용하기 편리한 칩셋의 기능을 그대로 사용하면서 전류를 업그레이드 하는 용도의 보드입니다.

기존에 사용하던 LM2575, LM2576, AP1501 칩셋의 전류 능력을 원하는 크기로 높여주는데, 이때 사용되는 FET나 DIODE를 적절하게 선택해야 합니다.

또한 수십 10A 이상의 전류를 사용하려면 코일과 방열판이 더 커져야 할 수 있습니다.

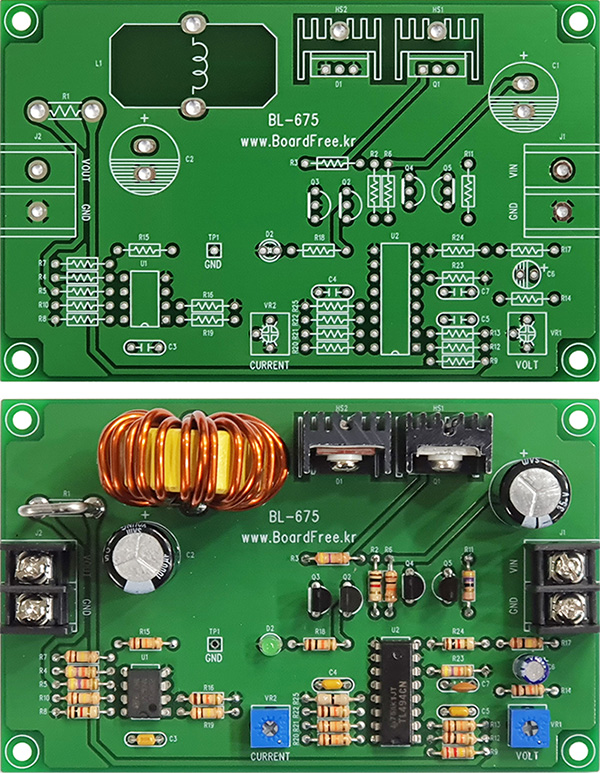

높은 전압이나 큰 전류를 사용해야 할 때 사용하는 보드인데 정전압과 정전류 모드를 지원하는 Buck 컨버터입니다.

산업 현장에서 모터나 브레이크, 광원 등등의 부하에 일정한 전압이나 일정한 전류를 공급하거나 기변이 필요한 전원이 필요할 때 사용할 수 있는 보드입니다.

사용된 칩셋은 오랜 전통있고 범용으로 널리 사용되는 TL494 이고, 보드내에 볼륨을 사용하지 않고, 외부에서 전압 신호를 받아서 전압이나 전류를 조절할 수 있습니다.

충분한 아날로그 회로 경험이 있는 분들에게 추천하고 자세한 내용은 해당 칩셋의 데이터시트를 참조하시기 바랍니다.

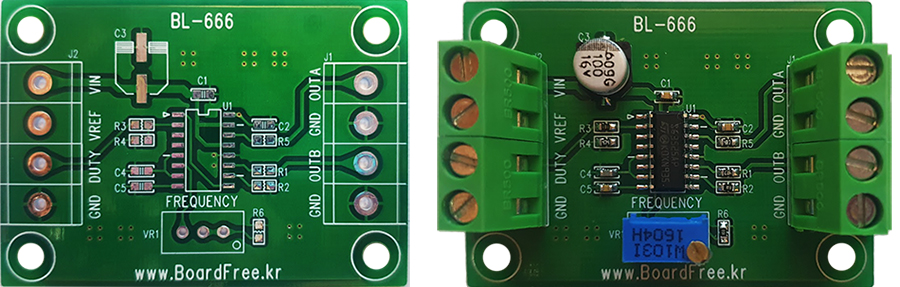

볼륨을 장착하거나 또는 외부전압(0~5V)를 사용하여 PWM 주파수를 출력할 수 있는 보드이고, 출력은 푸쉬풀이며, 사용하고 있는 칩셋은 SG3525입니다.

주파수를 가변할 수 있도록 하였고, 다양한 어플리케이션에 활룔할 수 있도록 입출력 단자를 구성하였습니다.

자세한 내용은 해당 칩셋의 데이터시트를 참조하시기 바랍니다.

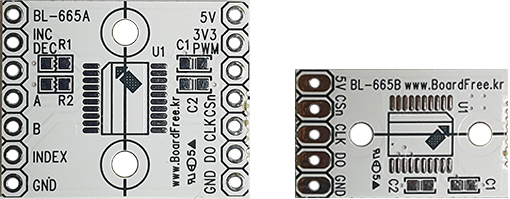

정확한 치수를 측정하면서 제어를 해야 하는 상황이 있는데, 예를들면 NCT, CNC 등의 장비가 될 수도 있을 것이고 그외에도 미세 움직임을 측정하거나 등등

정확한 위치나 거리를 측정해야 하는 상황에서 스케일러, 또는 로케이터 등을 사용하게 되는데, 이때 사용할 수 있는 보드입니다.

보드는 측정하는 측이고, 마그네틱 스트립이 있어야 하는데, 마그네틱 스트립의 간격이 1mm 단위라면 BL-665에서 측정할 수 있는 정밀도는 1um입니다.

사용한 칩셋은 AS5311 인데 자세한 사용방법이나 응용은 해당칩셋의 데이터시트를 참조하시기 바랍니다.

BL-665는 A 타입과 B 타입이 있는데, 차이는 A 타입은 해당 칩셋을 전체적으로 실험하고 트레이닝 하기에 편리하도록 설계되었고, B 타입은 일반적인 사용환경에서

작은 크기로 꼭 필요한 핀만 MCU와 연결할 수 있도록 설계된 버전 입니다.

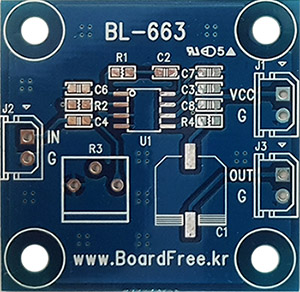

LM386을 사용하는 고전적인 앰프이지만 꼭 필요할 때가 있는 활용도가 많은 소형 앰프이며, 보드내에 볼륨조절을 위한 가변저항이 장착되어 있습니다.

4~12V 단일전원으로 동작하고, 1W를 사용할 수 있으며, 게인조절등 자세한 내용은 해당 칩셋의 데이터 시트를 참조 하셔서 활용하시기 바랍니다.

임베디드 보드를 사용할 때 3.5mm 연두색 오디오 단자가 스피커 출력이 아니고 라인 출력이면 난감할 때가 있는데, 이런 상황에 유용 합니다.

TPA6211A1을 사용하는 3.1W 출력의 오디오 앰프보드인데, 3.3V 또는 5V에서 동작하는 제어보드에서 소리가 필요할 때 사용하면 유용한 낮은 전압 (2.5~5.5V)용도의

오디오 앰프이고, 보드는 오디오 입력이 접지 기준으로 되어 있지만 TPA6211A1의 3번핀을 활용하면, 차동입력을 사용할 수 있습니다.

따라서 디지털 노이즈가 많은 제어보드에서 작은 스피커를 구동하는 용도에서 노이즈를 회피하는데 도움이 될 수 있습니다.

앰프가 양방향을 출력하기 위한 구조를 바이어스를 사용하는 방식이 아니기 때문에 낮은 전압에서 큰 진폭을 얻을수 있는 장점도 있습니다.

자세한 내용은 해당 칩셋의 데이터 시트를 참조 하셔서 활용하시기 바랍니다.

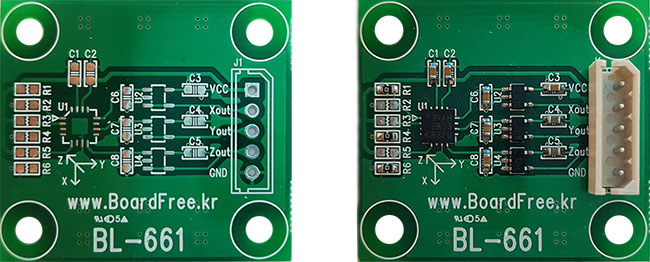

가속도를 측정하려는 것이 아니고, 가속도를 제어하려는 상황에서 MCU를 사용하지 않고, 하드웨어적으로 실시간 제어루프를 돌려야 하는 상황이 있습니다.

이런때 사용하면 좋은 리니어 타입의 가속도계인데, X,Y,Z 방향에 해당하는 가속도가 전압으로 출력되며, 적용한 칩셋은 LIS344ALH 입니다.

자세한 설계상의 내용들은 해당칩셋의 데이터시트를 참조하시기 바랍니다.

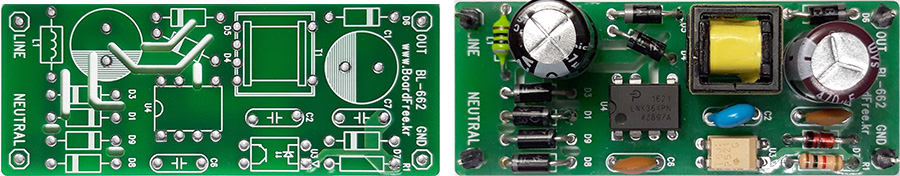

LNK364를 사용하고 있는 소형 SMPS 모듈이며, 사용자의 보드에 AC220V를 직접 입력 받아서 동작전원을 사용해야 할 때 적용할 수 있는 소형의 SMPS입니다.

보드프리 사용자를 위하여 DIP 부품을 사용하였으나, 소형의 SMD 부품 위주로 설계를 바꾸면, 크기가 아주 작은 전원회를 구성할 수 있습니다.

트랜스포머의 설계와 시정수 및 제너다이오드에 따라서 다양한 출력전압을 얻을수 있는데, 현재 시정수에서는 12V/500mA입니다.

자세한 설계상의 내용들은 해당칩셋의 데이터시트를 참조하시기 바랍니다.

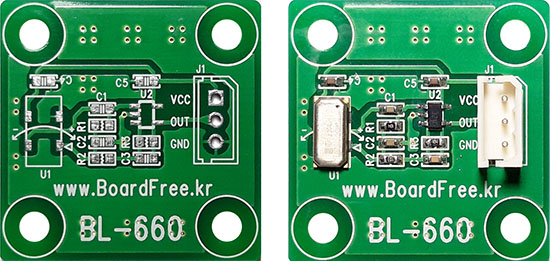

ENC-03R을 사용하고 있는 Angular Rate Sensor 인데, 용도는 자세교정 등의 제어를 할 때 CPU나 소프트웨어적으로 제어하지 않고, 아날로그적으로 제어하여

자세를 교정해야 하는 상황이 있을 것입니다. (대부분의 센서는 SPI, I2C 등의 인터페이스 형식이어서 디지털 제어를 하게 됨니다.)

이런때에는 전압이나 전류가 출력되는 아날로그 센서가 필요한데 완벽한 자세 교정을 하려면 보드를 두 개 사용하여 직각방향으로 두 개의 보드를 장착하여

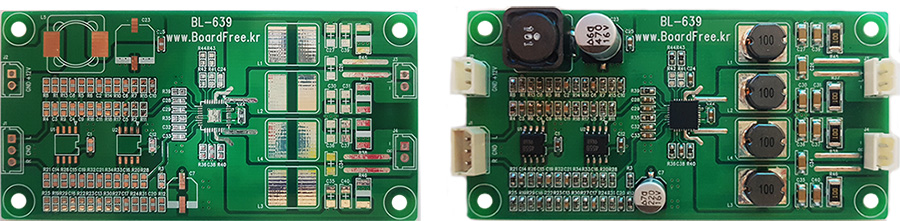

MAX98400을 사용하는 D클래스(디지털방식) 20W 스테레오 앰프인데, 용도는 고급형 블루투스 스피커, 컴퍼넌트 오디오 등등으로 사용하려고 만든 보드입니다.

그래서 BL-639 보드만의 특징이 있는데... 업체가 정해 놓은 스피커 사양에 맞게 튜닝을 해야 하는 상황이 있더라...입니다.

그것도 스피커 임피던스는 물론이고, 스피커 구경(인치)에 따라서, 스피커의 조합에 따라서 앰프의 음색을 조정해야 하는 상황이 있어서 만들게 되었습니다.

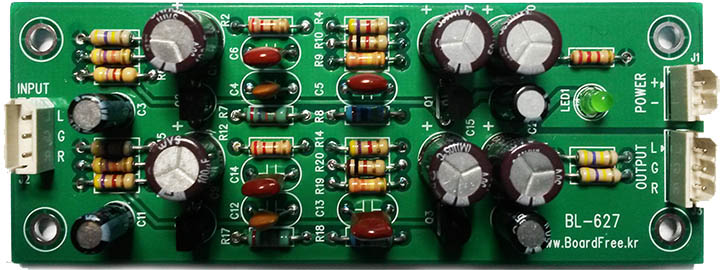

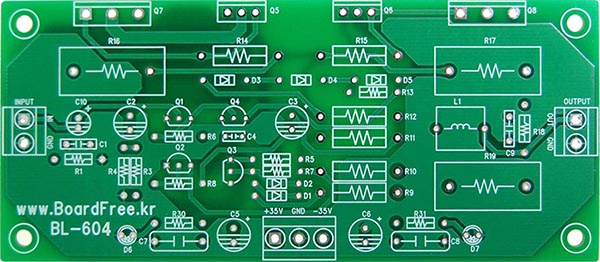

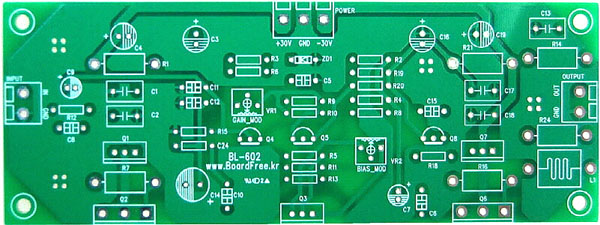

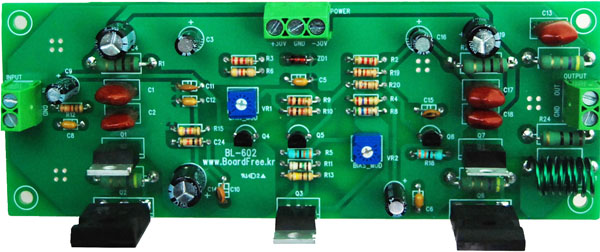

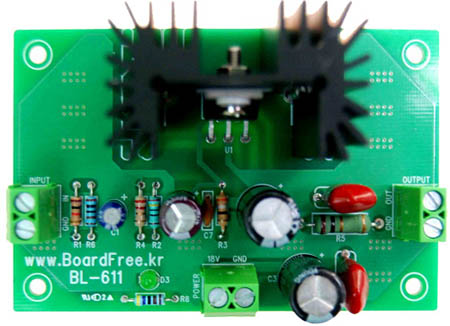

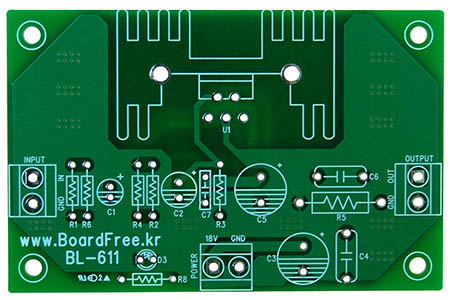

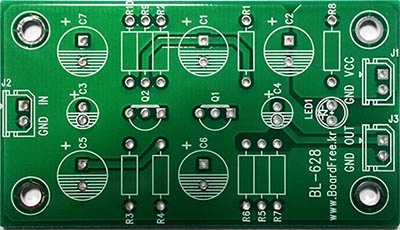

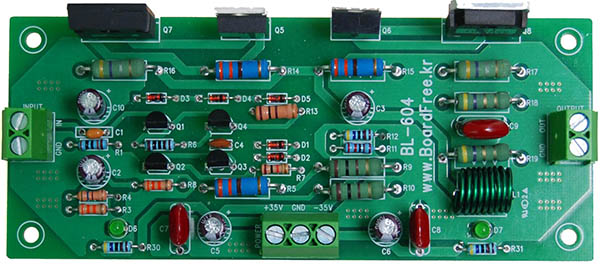

수동소자만으로 구성한 오디오 앰프인데, 오디오 용도에 사용해도 좋지만 소용량 가변 주파수 전원등 OPAMP의 출력 전력을 크게 해야하는 상황에서도 사용됨니다.

조립시 RV1을 조정하여 스로스 오버를 조정하여 사용할 필요가 있으며, 오디오앰프 이외의 용도에서도 주파수는 오디오 주파수 범위에서 사용해야 합니다.

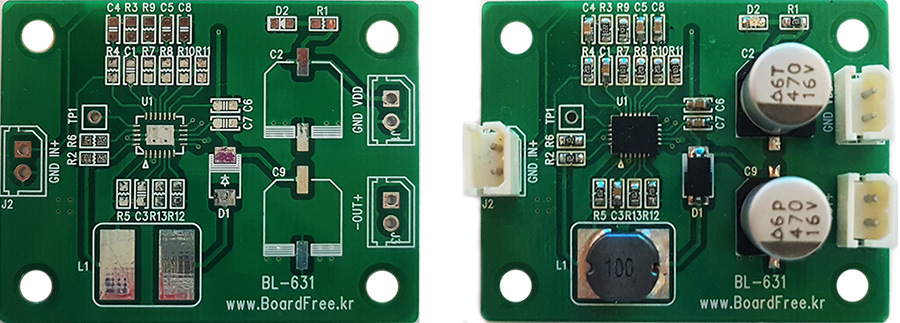

Filterless 타입이라는 장점외에 아주 중요한 장점을 가지고 있는데, 내부에 전압을 승압 시켜주는 Boost 제어기가 포함되어 있어서 진폭을 크기 할 수 있습니다.

입력은 3.3~5V를 사용하지만 부스트업 기능을 통하여 8V를 사용할 수 있고 출력은 최대 5.4W를 사용할 수 있으며, 열풍기가 없으면 조립할 수 없습니다.

자세한 사용방법은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

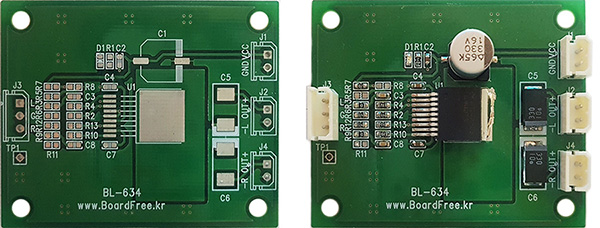

6W 출력의 오디오용 앰프 보드이며, 최대 전압은 18V 인데, Boomer 방식으로 출력이 구성되어 있어서 일반적인 아날로그 계열 앰프에 비하여 진폭이 높습니다.

Boomer 방식을 사용하기 때문에 출력을 GND 기준으로 하는 공통단자를 사용할 수 없습니다.

사용된 칩셋은 LM4940으로 자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

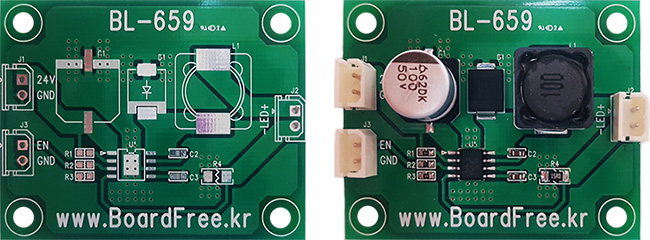

정전류 방식으로 LED를 구동하는 LED 드라이버 보드이며, 전류는 최대 3A를 지원 합니다.

최대 입력 전압은 48V이고, 외부에서 EN 신호를 사용하여 PWM 방식으로 디밍을 지원하며, 평균치 방식으로 전류를 제어 하는 방식입니다.

칩의 방열패드를 PCB에 부착해야 하기 때문에 열풍기가 없으면 조립 하실수 없고, 사용하는 전류에 따라서 전류 검출 저항의 조정도 필요 합니다.

사용됩 칩은 Allegro 사의 A6211 이며, 자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

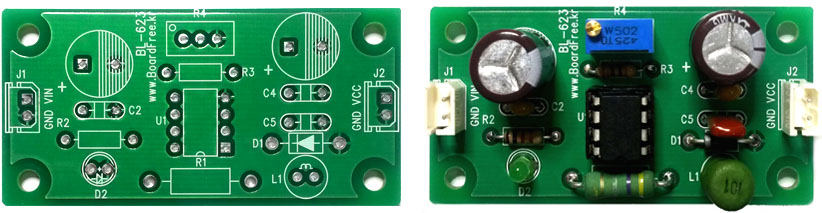

일반적인 부스트 컨버터인데, 외부에 용량이 큰 FET를 사용하여 출력전압과 출력전류를 크게 사용할 수 있도록 디자인된 Boost converter 보드입니다.

회로도의 시정수를 그대로 사용한다면, 입력전압은 24V 이고, 출력전압은 볼륨 설정에 따라서 약 100V 까지 승압 시킬수 있습니다.

R1을 통하여 입력측에서 전류 제한을 할 수 있으며, 사용하고 있는 칩셋은 MC34063 으로 자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

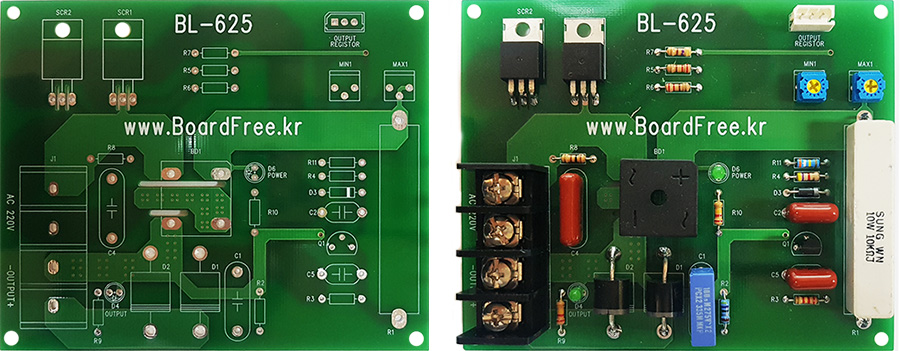

SCR을 사용하는 정류기(위상제어기)인데, 주로 AC220V를 압력 받아서 직류로 동작하는 모터나 히터등을 구동하는 용도에 사용 하실수 있습니다.

보드에 보시면 OUTPUT REGISTER 라고 표시된 커넥터가 있는데, 그곳에 손잡이 볼륨 500Kohm을 장착 하시면 AC220V를 받아서 DC100V 와 같은 모터를 장착하여

출력을 조절할 수 있으며, 외부 볼륨의 최소속도와 최대속도를 보드에 있는 MIN과 MAX 볼륨을 사용하여 설정할 수 있습니다.

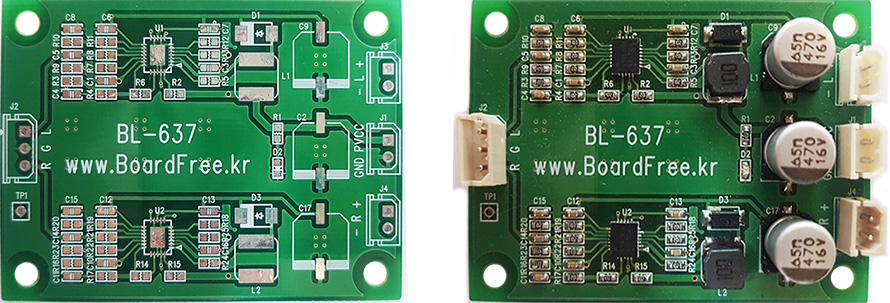

TI사의 LM48511을 사용하는 D클래스 오디오 앰프인데, 칩자체는 1채널이고, 보드에는 2채널이 구성되어 있습니다.

입력은 3.3~5V를 사용하지만 부스트업 기능을 통하여 8V를 사용할 수 있고 출력은 최대 5.4W를 사용할 수 있으며, 열풍기가 없으면 조립할 수 없습니다.

자세한 사용방법은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

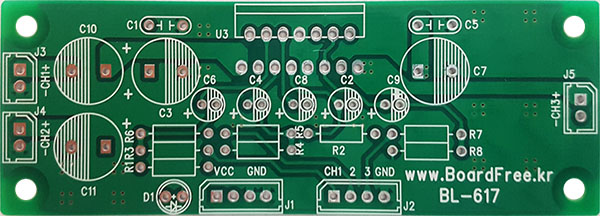

ST540을 사용하는 3채널 오디오 앰프 보드이며, 왼쪽과 오른쪽, 그리고 서브우퍼 등으로 사용하면 편리하게 3채널 오디오 앰프를 구성할 수 있는 형태입니다.

동작전원은 최대 24V라서 주의가 필요하며, 자세한 사용방법은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

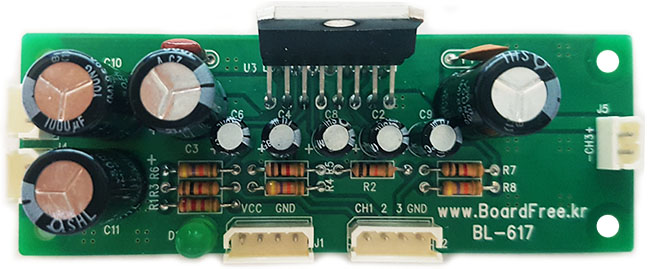

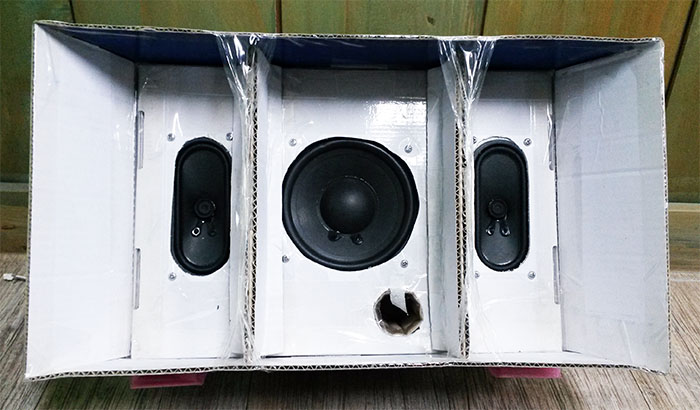

BL-617 제작 예제인데, 사용하는 스피커에 따라서 적절한 방영판을 사용 하셔야 하고, ST540 부품이 보드의 끝선에 맞추어져 있어서 외부에 방열판 부착이 쉽습니다.

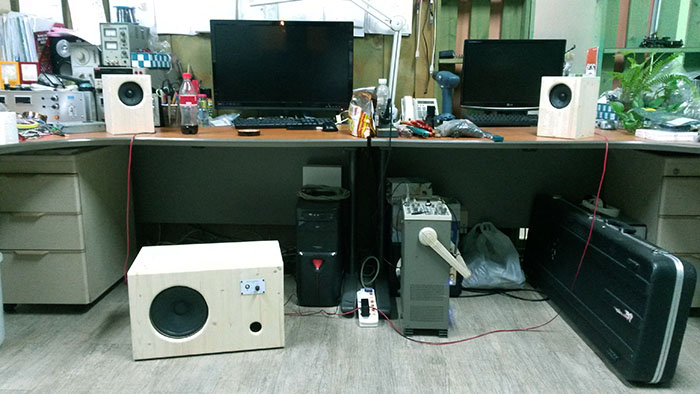

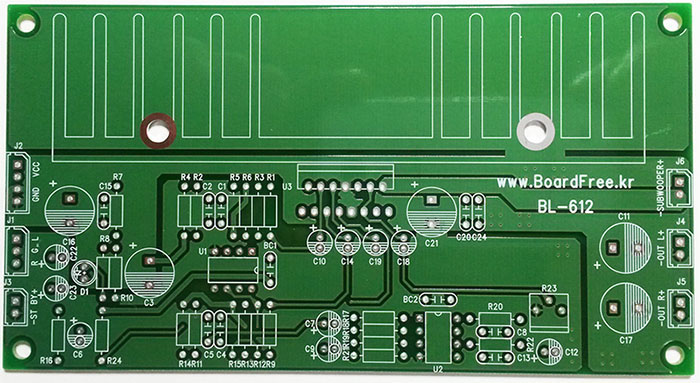

외부에 채널 디바이더 등이 있다는 것을 전제로 하고 있으며, 외부에 채널 디바이더가 없다면 BL-612 (2.1 채널용)를 추천 합니다.

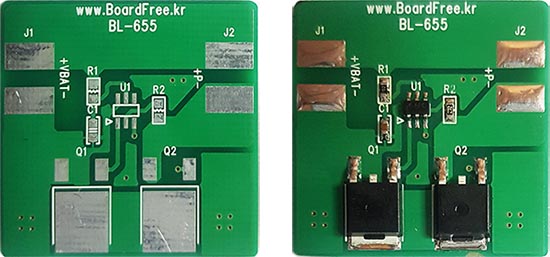

배터리 보호회로인데 흔히 PCM 이라는 이름으로 충전지에 장착되어 배터리의 과충전, 과방전, 과전류, 단락 등의 상황에서 배터리를 보호하는 용도입니다.

BL-655는 외부에 큰 용량의 FET를 장착할 수 있도록 되어 있어서 자작하는 대용량의 배터리 보호 회로에 사용할 수 있습니다.

사용되는 칩셋은 AP9101C 이며, 자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

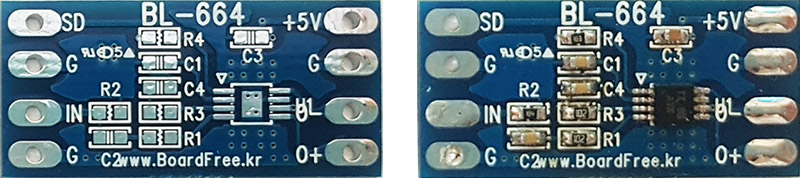

LM48310을 사용하는 Class D 타입의 오디오 앰프이며, 디지털 방식의 D클래스 방식에 비하여 Filterless 타입이면서도 낮은 EMI가 특징인 앰프입니다.

Boomer 방식으로 출력을 내주기 때문에 낮은 전압에서도 큰 진폭을 얻을수 있으며, 최대 전압은 6V 이고, 권장전원은 2.4~5.5V입니다.

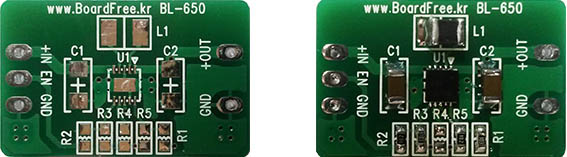

RT6150 을 사용하는 Buck-boost 타입의 비절연형 DC Converter입니다.

리튬폴리머를 사용할 때 보호 회로가 내장된 타입이면 대부분 3.0V 이하는 과방전을 방지하기 위해서 차단되지만, 보호회로가 없는 타입으로 직접 충전을 하고

에너지효율을 최대로 사용 하려고 할 때.... 목표전압이 3.3V 라면, 리튬전지가 4.2V 일때는 전압을 낮추어야 하고, 전지가 2.5V 일때는 전압을 높여야 하는 상황입니다.

이럴때 사용하는 Buck-boost 타입 보드이고, 리튬전지나 1차전지를 사용할 때 유용합니다.

입력전압은 1.8~5.5V 이고, 내부스위치는 1A, 스위칭 주파수는 1Mhz 이며, 회도도의 출력전압 시정수는 3.3V 이고, R4를 조정하여 전압을 바꿀 수 있습니다.

에너지 절약을 위해 출력상황에 따라서 스위칭 주파수를 자동으로 가변하는 모드가 있으나, BL-650은 고정주파수로 되어 있습니다. (출력전압 안정도를 위해...)

자세한 내용은 Richtek 사의 데이터시트를 참조 하시기 바랍니다.

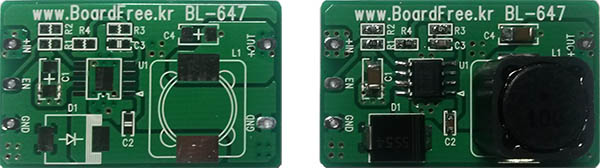

입력 전압은 3~36V, 출력전압은 0.8~30V 까지, 출력전압을 조정하려면 , R5를 조정 합니다. (현재 회로도의 시정수는 5V 입니다.)

스위치의 전류는 4A, 스위칭 주파수는 사용하는 용도에 따라서 사용자가 조정할 수 있는데, 200Khz~2Mhz 범위에서 조정하여 사용할 수 있습니다.

사용하는 전압과 전류에 따라서 입출력 단자의 외부에 전해 콘덴서가 필요할 수 있으며, EN 단자를 Vin 단자에 연결해야 동작 합니다.

자세한 내용은 Alpha & Omega 사의 데이터시트를 참조 하시기 바랍니다.

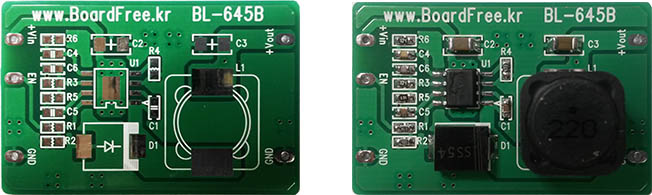

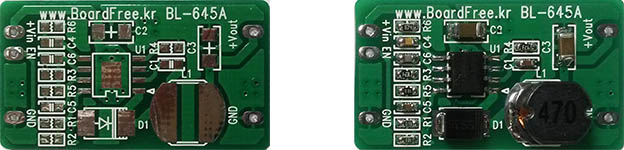

AOZ1284를 사용하는 Buck 타입의 비절연형 DC Converter입니다. (BL-645A와 인덕터 크기만 다릅니다.)

입력 전압은 3~36V, 출력전압은 0.8~30V 까지, 출력전압을 조정하려면 , R5를 조정 합니다. (현재 회로도의 시정수는 5V 입니다.)

스위치의 전류는 4A, 스위칭 주파수는 사용하는 용도에 따라서 사용자가 조정할 수 있는데, 200Khz~2Mhz 범위에서 조정하여 사용할 수 있습니다.

사용하는 전압과 전류에 따라서 입출력 단자의 외부에 전해 콘덴서가 필요할 수 있으며, EN 단자를 Vin 단자에 연결해야 동작 합니다.

자세한 내용은 Alpha & Omega 사의 데이터시트를 참조 하시기 바랍니다.

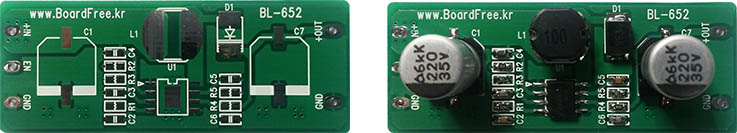

PAM2421, PAM2422, PAM2423을 사용하는 Boost 타입의 비절연형 DC Converter입니다.

입력 전압은 2.7~5.5V, 출력전압은 24V 까지, 출력전압을 조정하려면 , R5를 조정 합니다. (현재 회로도의 시정수는 12V 입니다.)

스위치의 전류는 사용하는 칩에 따라서 3A, 4.5A, 5A 까지 사용할 수 있고, 스위칭 주파수는 520Khz 이며, 자세한 내용은 데이터시트를 참조 하시기 바랍니다.

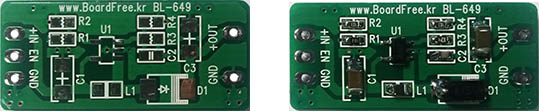

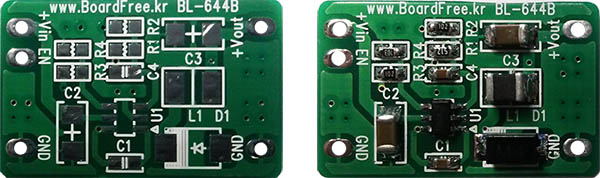

입력 전압은 5.5~36V, 출력전압은 1.2~26V 까지, 출력전압을 조정하려면 , R4를 조정 합니다. (현재 회로도의 시정수는 5V 입니다.)

전류는 5A 까지 사용할 수 있고 내부저항은 110mohm , 스위칭 주파수는 500Khz 이며, 자세한 내용은 Richtek 사의 데이터시트를 참조 하시기 바랍니다.

사용하는 전류가 크다면 보드의 입력과 출력 단자에 추가로 전해 콘덴서를 사용해야 하고, 외부 EN 단자를 Vin 단자에 연결해야 동작 합니다.

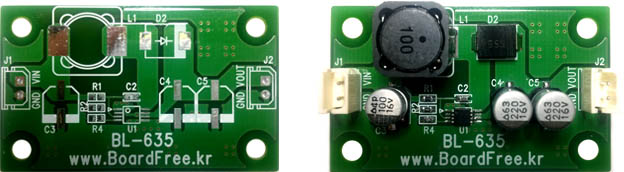

입력 전압은 2.6~16V(Max 20V), 출력전압은 29V 까지, 출력전압을 조정하려면 , R4를 조정 합니다. (현재 회로도의 시정수는 12V 입니다.)

내부 스위치는 36V, 500mA 이고, 스위칭 주파수는 1.5Mhz ,자세한 내용은 데이터시트를 참조 하시기 바랍니다.

AP3417C를 사용하는 Synchronous step down 타입의 비절연형 DC Converter입니다.

입력 전압은 2.5~5.5V, 출력전압은 0.6V부터 입력전압의 90%까지, 출력전압을 조정하려면 , R4를 조정 합니다. (현재 회로도의 시정수는 3.3V 입니다.)

외부에 Diode가 없고, 내부의 FET를 사용하여 동기정류 하는 방식으로 크기가 작고, 효율이 높기 때문에 에너지를 효율적으로 사용해야 하는 휴대용에 적합 합니다.

출력전류는 1A까지 사용할 수 있으며, 스위칭 주파수는 1.5Mhz ,자세한 내용은 데이터시트를 참조 하시기 바랍니다.

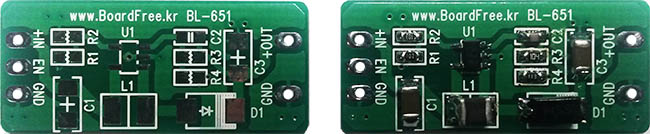

입력 전압은 2.5~5.5V, 출력전압은 최대 32V (회로도의 시정수는 12v) 출력전압을 조정하려면 , R4를 조정 합니다.

내부 스위칭 소자의 최대 전류는 3.5A입니다. (출력전류가 3.5A 라는 뜻이 아니고 출력이 10V/1A 이고, 입력이 5V라면 전류는 2A 하지만 효율이 80% 즉 2.5A)

자세한 내용은 Micrel 사의 데이터시트를 참조 하시기 바랍니다.

LTC3531를 사용하는 Buck-boost 타입의 비절연형 DC Converter입니다.

이럴때 사용하는 Buck-boost 타입 보드이고, 리튬전지나 1차전지를 사용할 때 유용합니다.

입력전압은 1.8~5.5V 이고, 출력전압은 LTC3531를 구매하실때 옵션을 잘 고르시면 되고, 출력전류는 입출력 전압의 관계에 따라서 사용할 수 있는 전류가 달라집니다.

자세한 내용은 Linear Technology 사의 데이터시트를 참조 하시기 바랍니다.

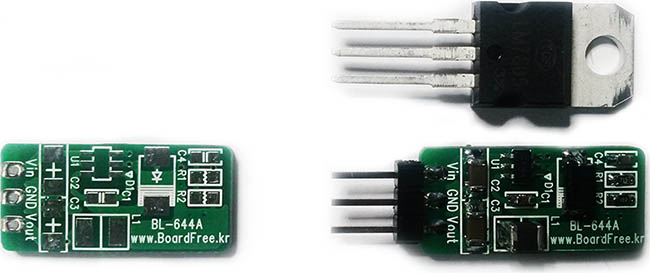

7805를 사용하는데, 입출력 전압차이가 크면 몇백mA 전류에도 발열이 심하지요... 이미 PCB는 완성이 되었는데... TT

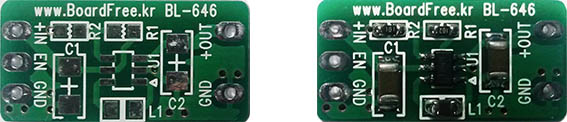

이럴때 사용하는 7805호환 보드이고, AOZ1282를 사용하는 Buck 타입의 비절연 DC Converter 입니다.
입력은 4.5~36V 이고, 출력은 0.8V 부터, 전류는 1.2A 연속 사용 가능하고, 출력 전압의 설정은 R1을 조정해서 사용합니다. (회로도 시정수는 5V 기준입니다.)

AOZ1282를 사용하는 Buck 타입의 비절연 DC Converter 보드 입니다.
입력은 4.5~36V 이고, 출력은 0.8V 부터, 전류는 1.2A 연속 사용 가능하고, 출력 전압의 설정은 R1을 조정해서 사용합니다. (회로도 시정수는 5V 기준입니다.)

EN 단자는 외부에서 출력을 ON/OFF 할 때 사용하고, 평소에 계속해서 ON 상태를 유지하려면 Vin 에 연결하면 됨니다.

LM1117 - ADJ 타입을 사용하는 보드 입니다.
필요에 따라서 전해 콘댄서의 내압을 적절한 용량으로 사용하시고, 출력전압은 R1과 R2의 시정수를 결정 하셔서 사용하면 됩니다.

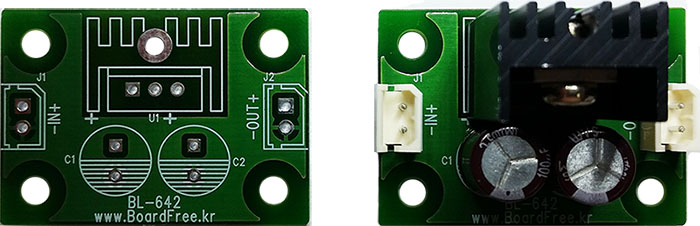

780X 시리즈를 사용하는 보드인데, 특정 프로젝트 과정에서 예상치 못한 특정 부품이 추가 되어나, 없던 휀등을 추가하게 되면 그에 따라 새로운 전압이 필요한데,

이미 보드는 완성 되어서 소형으로 보드를 추가해야 하는 상황에 만들게 되었던 보드이고, LM7805를 사용 했습니다.

필요에 따라서 전해 콘덴서의 내압을 결정 하셔서 사용 하면 됨니다.

BL-642 이것으로 해결이 되는줄 알았는데, 생각보다 전류가 클때가 있습니다.

이런때에는 BL-642 이녀석은 발열이 심해서 못쓰게 되는데... 이런때 흔히 스위칭 레귤레이터 LM2575 뭐 이런 것을 사용하게 됨니다.

LM2575-ADJ를 사용하기 위한 보드입니다. (필요에 따라서 전해 콘덴서의 내압을 결정 하셔서 사용하세요)

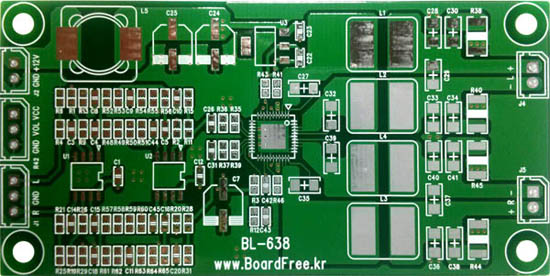

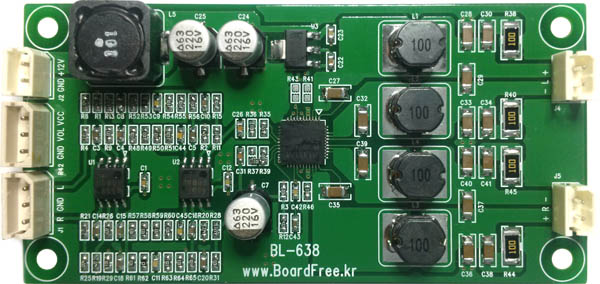

MAX9744를 사용하는 D클래스(디지털방식) 20W 스테레오 앰프인데, 용도는 고급형 블루투스 스피커, 컴퍼넌트 오디오 등등으로 사용하려고 만든 보드입니다.

그래서 BL-638 보드만의 특징이 있는데... 업체가 정해 놓은 스피커 사양에 맞게 튜닝을 해야 하는 상황이 있더라...입니다.

전압은 최대 14V인데 12V를 추천하고, 사용하려는 스피커의 임피던스에 따라서 출력단의 필터를 MAX9744 의 데이터시트를 참조하여 조절하시기 바랍니다.

출력단 필터는 L1, L2, L3, L4, C28, C29, C30, C33, C34, C36, C37, C38, C40, C41, R38, R40, R44, R45입니다.

음색조정은.... 회로도에서 좌측 고음은 R49 와 R50, 우측고음은 R58과 R60 을 조정하는데, 두 개의 합이 100K가 되도록 합니다.

예를들면 R49 와 R50 중에서 R49가 0이고, R50이 100K 이면 고음최대, 두 개가 모두 50K 이면 고음 중간... R50 이 100K 이고, R49가 0이면 고음 최소입니다.

좌측 저음은 R53과 R54, 우측 저음은 R62, R63 이고, 조절 방법은 위의 고음과 같은 방법입니다.

가변저항 한 개로 (단련) 볼륨을 조절할 수 있는데, 외부에 볼륨을 장착하려면 VOL(회로도에서는 R42) 커넥터에 볼륨을 연결하고, R41과 R43은 부착하지 않습니다.

외부 볼륨을 사용하지 않고, 앰프의 게인을 정해 놓으려면 R41과 R43을 사용하는데, 두 개의 합이 10Kohm 으로 하고 R41이 0이고 R43이 10K이면 최대 입니다.

LM2623을 사용하는 Boost converter 보드이며, 1.5V 건전지 또는 리튬전지등 낮은 전압에서 3.3V, 5V 와 같은 전압으로 높이기 위해서 사용하는 보드입니다.

입력 전압으로 1.1V 이상이면 동작할 수 있고, 최대입력 전압은 14V 이며, 자세한 사용방법은 LM2623의 데이터 시트를 참조 하시기 바랍니다.

최소 입력 전압은(동작전압은) 사용하는 쇼트키 다이오드의 포워드 전압이 높을 경우, 그만큼 최소 입력 전압(최소동작전압)은 높아지게 되는 것을 기억해야 합니다.

배포되는 보드는 위의 사진과 약간 다른데.... 코일과 다이오드의 크기가 작아졌고, 더미로드 저항이 추가 되었고, 그외의 부분은 똑같습니다.

주위사항이 있는데... 입력을 2.5V 사용하고, 출력을 5V 로 할때, 출력전류를 500mA 사용할 예정이라면....

5V/0.5A를 만들기 위해서 2.5V 쪽에서는 두배... 그러니까 1A 가 필요할텐데, 효율이 100%가 아니기 때문에.... 1A 이상 필요하게 됨니다.

스펙상 2A 넘지 않도록 해야 하는데... 입출력 전압과 전류에 따라서 달라질텐데, 2A 이내의 의미가 출력 기준이 아니고 입력 기준이라는 것에 주의 하세요^^

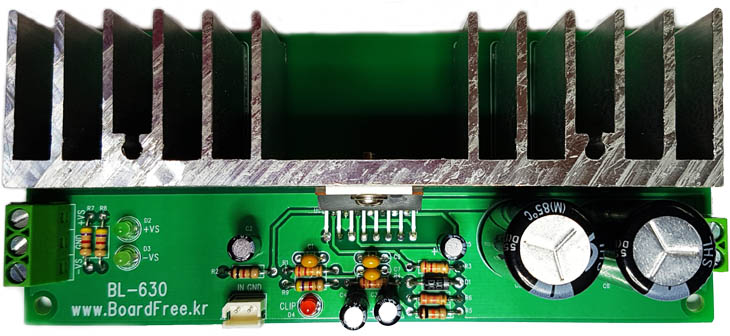

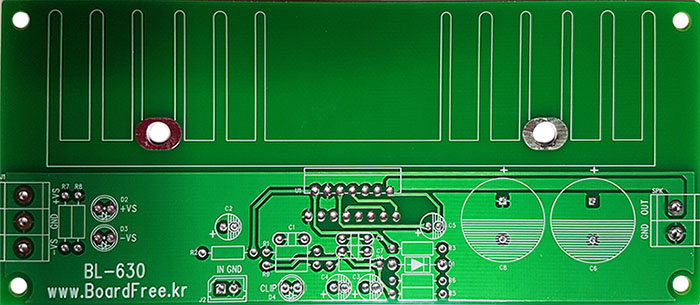

TDA7295를 사용하는 모노 오디오 앰프이며, 출력은 80W 이고, 양전원을 필요로 하며, 사용전압은 +40V/-40V 이하에서 사용해야 합니다.

트랜스포머의 전원을 정류해서 사용하는 경우에는 실효치와 절대치 전압이 다르다는 것에 주의 하시고, 전해 콘덴서의 내압에도 여유를 두어야 합니다.

자세한 사용방법이나 튜닝 방법은 TDA7295 의 데이터 시트를 참조하시기 바랍니다.

앰프를 사용하는 용도에 따라서 또는 전단(앞단)의 프리앰프나 톤컨트롤, 플랫, 스피커 등등에 따라서 앰프의 게인(증폭도)이 달라져야 하는 상황이 있을수 있습니다.

이런 경우에는 회로도에서 R3을 조정하면 되는데, 크게 하고 싶으면 저항의 시정수도 크게 사용하면 됨니다. (너무커서 소리가 찌그러지면 클립 램프가 켜집니다.)

앰프가 스테레오가 아니고 한채널만 있는 모노 타입이라서 어디에 사용하지? 하시는 분들이 있을수 있습니다.

BL-630을 두 개 만들어서 스테레오 형태로 구성 하셔도 되고, 위의 사진처럼 기타 앰프로 사용하실때에는 오히려 모노 앰프가 필요하니 이럴땐 안성 맞춤입니다.

기타 앰프로 사용하는 경우에는 앰프와 기타 사이에 이펙터나 프리앰프가 있으면 관계없지만 없는 경우에는 소리가 작을수 있습니다.

이럴때 게인을 크게 하면 오히려 S/N 비만 않좋게 되기 때문에.... 이펙터나 프리앰프등을 사용하여 라인신호 정도로 크게 해서 입력 하는 것이 좋습니다.

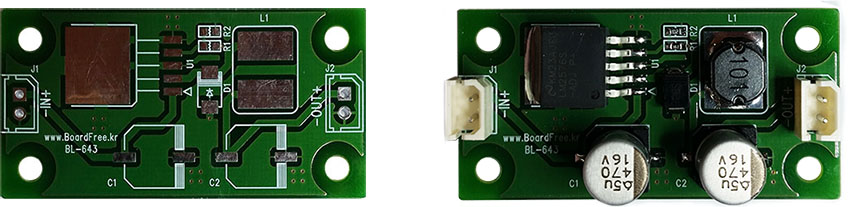

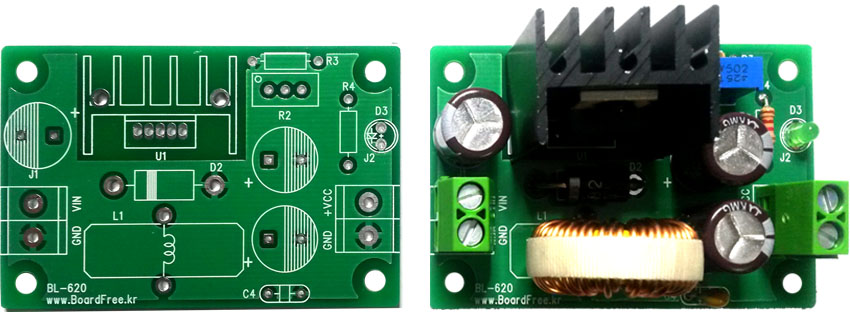

LM2575-ADJ, LM2576-ADJ 을 사용하는 DC/DC컨버터 전원 보드이며, 현재 회로도에 있는 시정수는 입력 +24V, 출력 +1.25~23V (강압,가변)를 기준으로 합니다.

보드의 버전에 따라서 LM2575의 핀배열이 사진과 같이 스트레이트 타입과 리드가 꺽여있는 밴딩 타입의 보드가 있을수 있습니다.

최대전압은 사용하는 LM2575/6 의 버전에 따라서 일반버전은 40V, HV 버전은 60V 이며, 이때에는 사용하는 콘덴서의 내압에 주의 하셔야 합니다.

LM2575-ADJ, LM2576-ADJ 을 사용하는 DC/DC컨버터 전원 보드이며, 현재 회로도에 있는 시정수는 입력 +24V, 출력 -1.25~23V (반전,가변)를 기준으로 합니다.

보드의 버전에 따라서 LM2575의 핀배열이 사진과 같이 스트레이트 타입과 리드가 꺽여있는 밴딩 타입의 보드가 있을수 있습니다.

최대전압은 사용하는 LM2575/6 의 버전에 따라서 일반버전은 40V, HV 버전은 60V 이며, 이때에는 사용하는 콘덴서의 내압에 주의 하셔야 합니다.

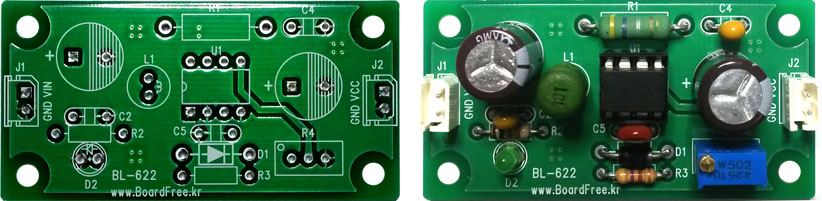

MC34063을 사용하는 DC/DC컨버터 전원 보드이며, 현재 회로도에 있는 시정수는 +12V를 입력 받아서 +5V (강압,가변)를 출력하는 것을 기준으로 하는 시정수입니다.

필요에 따라서 R3, R4를 조정하면 원하시는 전압 범위로 바꾸실수 있고, R1의 시정수에 따라서 원하시는 레벨로 전류를 제한할 수 있습니다.

낮은 전압을 출력할 때, 리플 노이즈가 크면, C5를 100pF~1000pF 정도에서 사용하면 리플 노이즈를 줄일 수 있습니다.

MC34063을 사용하는 DC/DC컨버터 전원 보드이며, 현재 회로도에 있는 시정수는 +5V를 입력 받아서 +12V (승압,가변)를 출력하는 것을 기준으로 하는 시정수입니다.

필요에 따라서 R3, R4를 조정하면 원하시는 전압 범위로 바꾸실수 있고, R1의 시정수에 따라서 원하시는 레벨로 전류를 제한할 수 있습니다.

자세한 튜닝 방법은 MC34063 데이터 시트를 참고 하시기 바라며, 출력전압에 따라서 전해콘덴서 등의 내압에 주의해야 합니다.

현재 시정수에서 볼륨을 오른쪽으로 많이 돌리면 출력전압이 30V 이상 출력될 수 있으니 조정시 주의 하셔야 합니다.

MC34063을 사용하는 DC/DC컨버터 전원 보드이며, 현재 회로도에 있는 시정수는 +5V를 입력 받아서 -12V (반전,가변)를 출력하는 것을 기준으로 하는 시정수입니다.

필요에 따라서 R3, R4를 조정하면 원하시는 전압 범위로 바꾸실수 있고, R1의 시정수에 따라서 원하시는 레벨로 전류를 제한할 수 있습니다.

자세한 튜닝 방법은 MC34063 데이터 시트를 참고 하시기 바라며, 보드의 출시버전에 따라서 전압이 높아지는 볼륨의 방향이 왼쪽 또는 오른쪽일 수 있습니다.

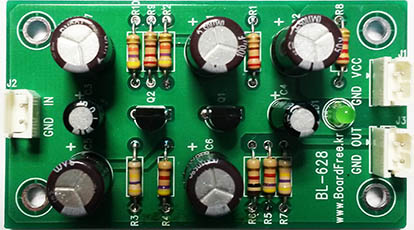

오디오 마이크 신호를 증폭하는 마이크 앰프인데, 모두 수동소자와 트랜지스터를 사용하여 설계한 것이 특징이며, 시중에서 흔히 구할 수 있는 부품들을 활용 합니다.

회로도에 보시면 점선으로 표시한 부분이 있는데, 점선안의 회로는 콘덴서 마이크를 사용하기 위한 것으로 콘덴서 마이크를 사용하는 경우에만 조립합니다.

콘덴서 마이크 모듈이 아니고.... 건전지가 들어가는 콘덴서 마이크는 마찬가지로 점선내의 회로를 조립하지 않습니다.

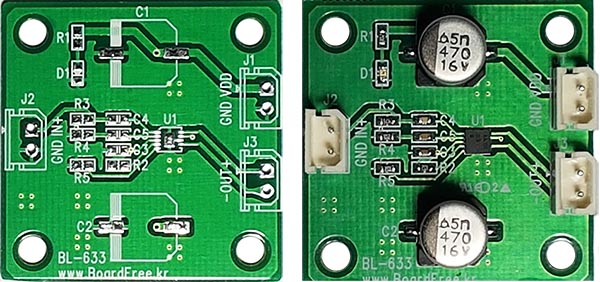

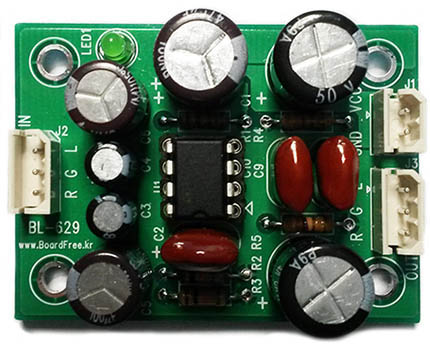

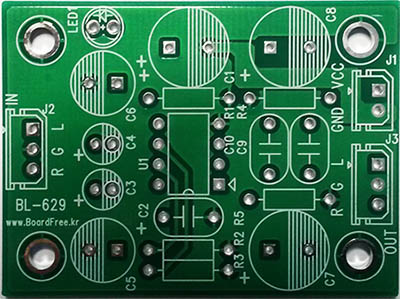

헤드폰 앰프인데, 현재 페이지에 올려진 대부분의 앰프가 효율을 위해(작은 전압으로 큰 진폭을 얻기위해) 좌우 스피커에 공통단자를 사용할 수 없는 형태입니다.

그렇게 되면 3.5mm 오디오짹등을 사용하는 헤드폰등에 사용할 수 없는 문제가 있기 때문에.... 헤드폰 앰프로 사용하기 위해서 설계 되었습니다.

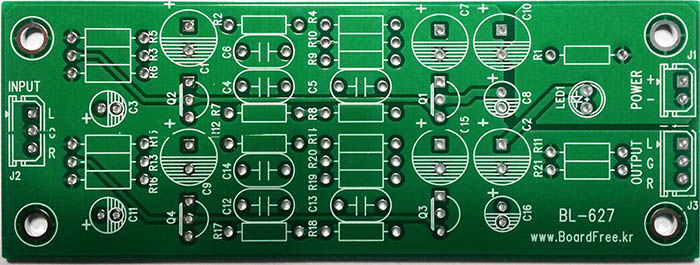

요즘은 턴테이블 사용하는 분들이 거의 없는데, 그래도 일부 마니아 분들은 턴테이블 사용하고 계시죠... 턴테이블을 셀렉터나 메인앰프에 직접 연결할 수는 없고

포노앰프를 사용해서 연결해야 하는데, 이때 사용할 수 있는 앰프이고 모두 수동소자와 트랜지스터를 사용하여 설계 되었습니다.

BL-627 덕분에... 오랜만에... 먼지를 풀풀 뒤집어 쓰고 있는 턴테이블을 꺼내서 칙칙거리는 오래된 음악을 몇곡 듣게 되는 여유를 가지게 되었습니다.

음악을 생각해 보면, 좋은 음악이라는게.... 깨끗하다? 맑다? 박력있다? 저음이 풍성하다? 섬세하다? 클래식이 좋은음악인가? 걸그룹 노래가 좋은 음악인가?

음악은 내마음에 와 닿아야 좋은 음악이고.... 내 마음에 와 닿으려면 내마음에 빈공간이 있어야 하고....

빈공간으로 들어 올때는 음악이 사연을 가지고 와야 하는데... 그럴려면 결국 좋은 추억이 많아야 그사람에게 좋은 음악이 많이 생겨나는 것 같습니다. ^^

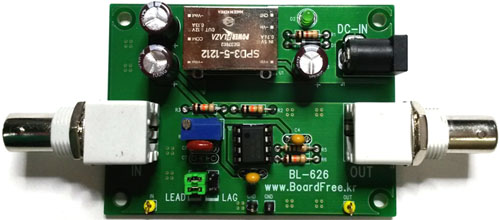

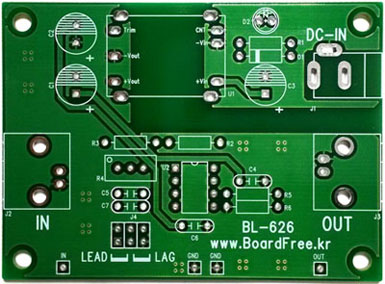

위상을 가변할 수 있는 쉬프터인데, 원본신호에서 위상을 앞쪽으로 당기거나 뒤쪽으로 지연 시키는 동작을 간단히 볼륨을 사용하여 변화 시킬 수 있습니다.

회로도에서는 직류 5V 아답터를 사용하고 있지만 필요에 따라서 컨버터나 부품의 시정수를 조절하여 원하시는 전압으로 사용 하시면 됨니다.

사용된 OPAMP 는 OP07 인데, 입력 임피던스가 높은 것을 사용하시면 되고, 드리프트도 적은적으로 사용 하시면 좋습니다. (LM741 이런 것은 사용하실 수 없습니다.)

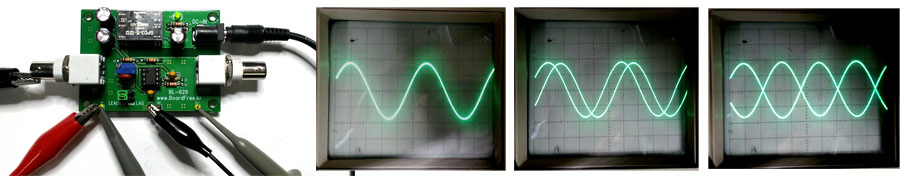

위의 예제 사진은 2Khz의 Sinewave를 입력 시키고, 볼륨을 조절하여, 위상을 가변하는 실험입니다.

위상을 앞쪽으로 당기려면 헤더 점퍼를 LEAD 위치로 하고, 위상을 지연 시키려면 헤더 점퍼를 LAG 위치로 하고, 볼륨을 조절하면 원하는 각도로 신호가 지연 됨니다.

필요에 따라서 시정수를 조절하시면 가변 가능한 위상의 범위를 더 크게 하거나 위치를 변경할 수 있습니다.

LM350을 사용하는 리니어 타입의 전원보드입니다, 특정기기에서 트랜스 전원으로 원하는 직류 전압을 만들어서 사용해야 하는데, 꼭 리니어 타입이 필요할 때~!!

사용하시면 되는데, 7805 등에서 사용할 수 있는 전류가 1A 라서... 전류가 클때 사용하기 위한 보드입니다. (LM350의 최대전류는 3A, 최대 전압은 33V)

브리지 다이오드와 평활 콘덴서가 장착되어 있어서 트랜스 전원에서 볼륨만 조절하면 원하는 직류 전압으로 맞추어서 사용할 수 있습니다.

스위칭 전원의 노이즈등이 민감한 회로등에서 사용 하시면 좋습니다.

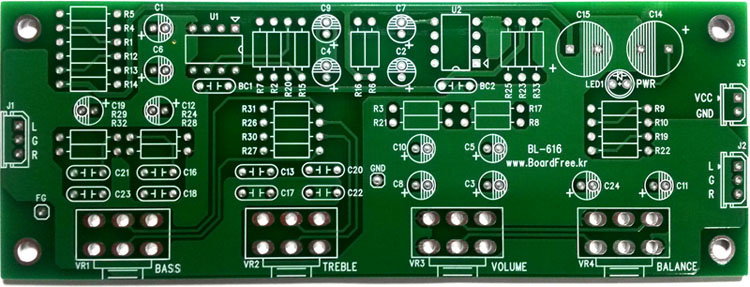

오디오 톤 컨트롤러 보드이며, 오디오 메인앰프 앞단에 사용 하시면 되는데, Bass, Treble, Volume, Balance 이렇게 4개의 볼륨을 가지고 있습니다.

동작전압은 12V를 권장하는데, 30V 까지 사용 하셔도 문제는 없습니다. (사용전압에 따라서 전원 콘덴서 내압에 주의)

아주 오래전 70년대에 유명했던, 파이오니어 리시버에 사용하는 톤 콘트롤 회로의 시정수를 그대로 사용하여 구성하였습니다.

제목은 톤 컨트롤러 이지만 톤 컨트롤 회로의 앞쪽에 입력단 앰프와 함께 출력단에 버퍼 스테이지가 있어서 스테레오 앰프를 자작 하시는 분들에게 추천 합니다.

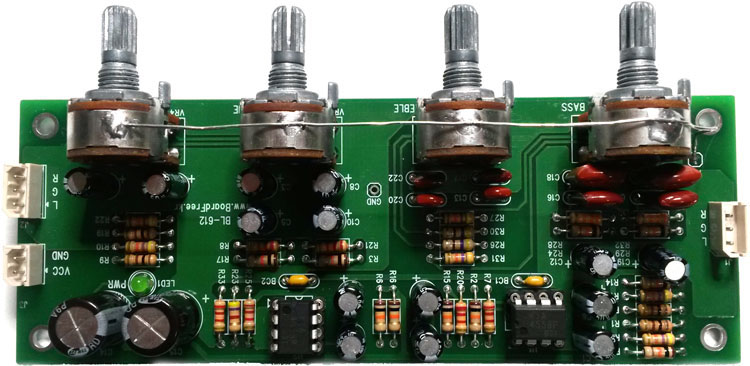

위의 그림은 BL-616 의 제작 예제인데, 볼륨의 몸체를 사진과 같이 주석도금선(점퍼선) 등으로 모두 연결하고, 볼륨옆에 있는 접지단자에 연결 하시면 좋습니다.

볼륨의 몸체를 접지에 연결해야 볼륨을 손으로 잡아도 노이즈 유입이 없습니다.

또한 오디오 배선은 모두 쉴드 와이어를 사용 해야 하는데, 그렇지 않고 일반 전선을 사용하면 웅~ 하는 험 노이즈가 유입 됨니다.

일반적인 오디오 용도에 사용하는 스테레오 앰프이며 출력은 채널당 각각 30W 이고, 최대전압은 22V인데, 20V 에서 사용하시는 것을 권장합니다.

스피커는 4ohm을 권장하며, 방열판은 시중에서 조립하기 적당한 것 구입하시면 되구요, 예제와 똑같은 것을 찾으시면 SU-B61(30mm) 입니다. (제조사:서울금속)

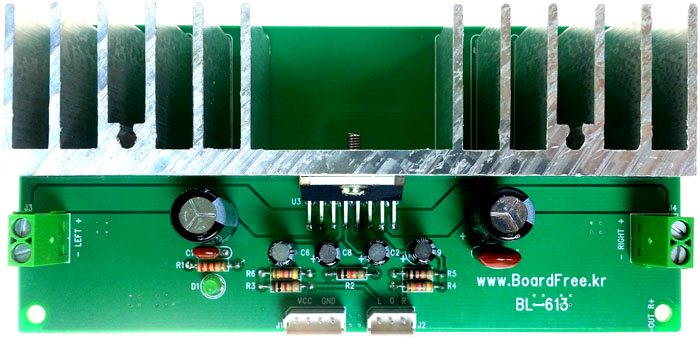

위의 사진은 BL-613의 조립 예제입니다, 일반적인 오디오 용도로 사용하기에 음질도 괜찮고, 부품도 적게 필요하고, Bridge 방식을 사용하고 있어서, 전원 효율이 좋고

단전원 입력 전압에 비하여 큰 진폭을 얻을 수 있어서 전원의 취급에도 용이 합니다.

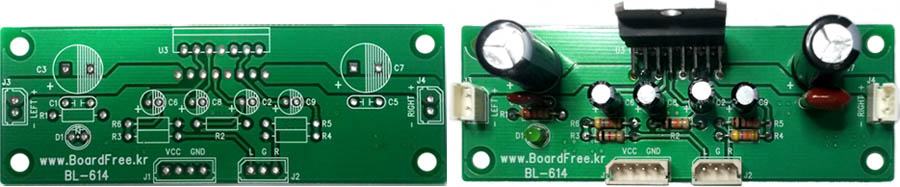

일반적인 오디오 용도에 사용하는 스테레오 앰프이며 출력은 채널당 각각 30W 이고, 최대전압은 22V인데, 20V 에서 사용하시는 것을 권장합니다.

스피커는 4ohm을 권장하며, 방열판은 스피커 용량에 따라서... 앰프칩이 뜨거워지지 않도록 적당한 것 구입하여 장착 합니다.

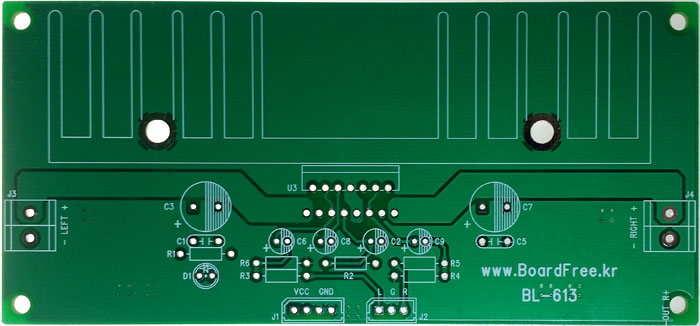

BL-613과 회로가 똑같고 방열판이 제거된 보드입니다. (회로도는 BL-613 과 공용 입니다.)

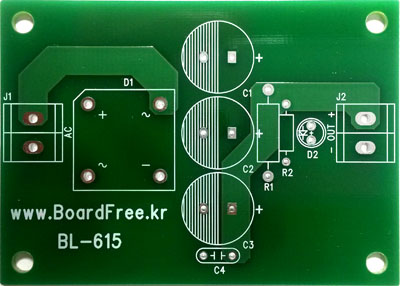

트랜스 전원을 DC 로 정류하는 보드이며, 시정수는 사용하는 전압에 따라서 적절하게 바꿔서 사용 하시면 됨니다.

특히나 평활 콘덴서의 내압은 트랜스 전압을 기준으로 하시면 않되고, 절대치 전압 보다 여유있게 사용 하셔야 하며, 더미로드 저항은 사용하시는 전압과 용도에

맞게 적절하게 조정하시고, LED 저항은 원하는 밝기에 맞추어 사용 하시면 됨니다.

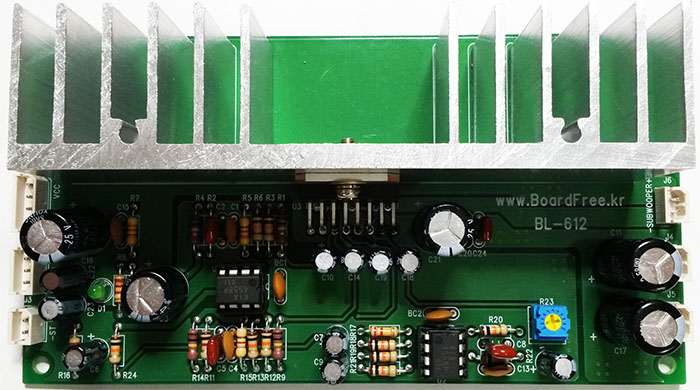

서브우퍼 출력이 있는 2.1채널의 오디오 앰프이며 출력은 서브우퍼가 30W, 좌우는 각각 15W 이며, 최대전압은 22V인데, 20V 에서 사용하시는 것을 권장합니다.

스피커는 4ohm을 권장하며, 사용하시는 스피커에 따라서 시정수를 조절하여 사용 하시는 것이 좋습니다. (주파수 대역)

서브우퍼 출력은 보드내에 따로 볼륨이 있어서 서브우퍼의 출력을 조절할 수 있습니다.

STBY 라고 표시된 커넥터는 아무것도 연결하지 않으면, 평소에 소리가 나는 정상적인 상태이고, 스위치를 연결해서 단락 시키면 전원절약 대기 모드가 됨니다.

방열판은 시중에서 조립하기 적당한 것 구입하시면 되구요, 예제와 똑같은 것을 찾으시면 SU-B61(30mm) 입니다. (제조사:서울금속)

기성품 스피커가 아니고, 스피커 유니트를 구입 하셔서 스피커를 제작 하실 생각이라면.... 반드시 Enclosures 를 간이로 라도 제작하여 테스트 하시기 바랍니다.

그렇지 않으면 열심히 만드신 보드의 성능은 엄청 좋은데, 스피커 때문에 실망 하실 수 있습니다. (꼭이요~)

위의 사진은 앰프 테스트 하면서 사용한 박스로 만든 스피커인데, 형편없어 보여도 음향학적으로 제데로 설계하고 재활용 박스로 정성들여 제작한 좋은 스피커입니다.

뒤쪽은 좌측과 우측 그리고 서브 우퍼가 각각 독립적인 공간으로 되어 있고, 단지 가로폭이 작아서... 좌우가 가까워 스테레오 분리도가 약간 낮은 정도입니다.

급하게 스피커가 필요 하시면 위의 사진처럼 재활용 박스와 박스 테이프를 사용해 보시기 바랍니다.

위의 사진은 BL-612를 사용하여 만든 스피커 모습인데, 재질은 원목으로 하였고, 서브우퍼 내에 전원과 BL-612 보드를 내장하고 좌우는 각각 별도로 만들었습니다.

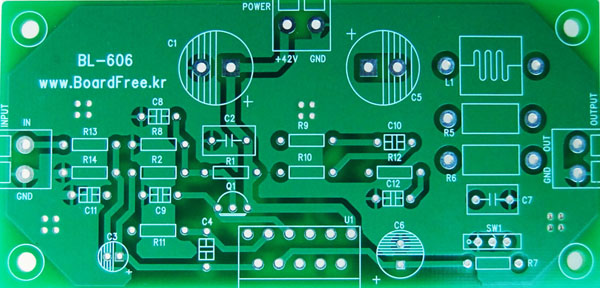

National에서 출시되는 오디오앰프칩 LM3886을 채택한 단전원 보드입니다
단전원시 출력은 34W급 이며, 공급 전압을 35V 로 하고, 8Ω 부하에서 100mV를 입력했을 때, 약 25W 의 출력을 얻을 수 있으며, 공급전압과 부하에 따라 증감 합니다.

공급전압을 최대 +42V 이상 공급하면 파손 됨니다. (입력하는 공급전압에 따라서 전해 콘덴서의 전압을 구분해서 제작해야 합니다.)
방열판이 필요하다면 패키지 타입에 따라 절연하여 부착하면됩니다.

만약 회로도에 나와있는 MUTE 스위치가 필요없을시 단락시키면 됩니다.
회로도의 L1 은 1mm 코일로 10mm 원통으로 8회 감아서 사용합니다.

IC없이트랜지스터로만 만들어진 AB class 오디오앰프 보드입니다 양전원을 사용하며
VR1 가변저항은 TR로이루어진 opamp 입력단의 중점전압를 조정하고 VR2는 Q3의 VCE 전압을 조정함으로써 무신호시의 전류를 조정합니다.

보통은 두개 전부 시계방향으로 중간에 놓도록 조정하면 됩니다. 만약 세밀한 조정을 원하신다면 R5와 R18의 전압을 측정하여 각각 ±1.2V가 되도록 VR2를 조정하시고
VR1을 조정하여 출력단 중점 전압을 0으로 조정하시면 됩니다.

출력은 60W급 이며, 공급 전압을 ±28V 로 하고, 8Ω 부하에서 100mV를 입력했을 때, 약 40W 의 출력을 얻을 수 있으며, 공급전압과 부하에 따라 증감합니다.
공급전압을 최대 ±40V 이상 공급하면 파손 됨니다. (입력하는 공급전압에 따라서 전해 콘덴서의 전압을 구분해서 제작해야 합니다.)

회로도의 L1 은 1mm 코일로 10mm 원통으로 8회 감아서 사용합니다.

출력을 크게 사용하시려면 방열판을 필히 부착하셔야하며, 반드시 절연지, 절연부싱 등을 사용하여 트랜지스터를 방열판과아이솔레 이션 시켜야 하고, 사용되는 전원에 SMPS를 사용하지 않고 트랜스포머를 사용하실때에는 피크(절대치) 전압이 40V를 넘지 않도록 해야 합니다.

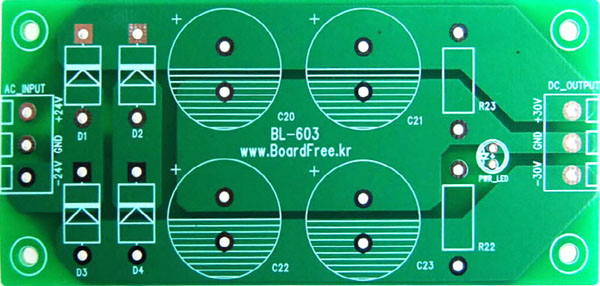

센터탭이 있는 트랜스의 교류를 정류하여 양전원을 만듭니다.
브리지 정류 회로이며 공급전압과 사용할 전류에 따라서 다이오드와 전해콘덴서를 적절하게 선택하여 제작해야합니다.

교류 전압 입력시 DC출력전압은 입력전압의 약 1.4배를 한 값이 출력됩니다.

즉 전원트랜스의 출력전압이 AC 24V라면 정류회로에 바로 입력시 24V X 1.414 = 약 34V가 되는 것이며, 즉 34v의 DC전압이 출력됩니다.

양전원을 사용하는 Discrete 타입의 Audio amplifier 보드 입니다.
출력은 60W급 이며, 공급 전압을 ±28V 로 하고, 8Ω 부하에서 100mV를 입력했을 때, 약 40W 의 출력을 얻을 수 있으며, 공급전압과 부하에 따라 증감 합니다.

공급전압을 최대 ±40V 이상 공급하면 파손 됨니다. (입력하는 공급전압에 따라서 전해 콘덴서의 전압을 구분해서 제작해야 합니다.)

40W 정도의 출력을 사용할 때 120mm*200mm 이상의 크기를 가지는 방열판을 사용하셔야 합니다.

위의 사진은 BL-604의 제작예제입니다. (버젼업 상태의 보드로 제작된 모습)

일반적인 부품을 사용하여 쉽게 제작할 수 있도록 하였으며, 트랜지스터를 방열판에 부착하실때에는 반드시 절연지, 절연부싱 등을 사용하여 트랜지스터를 방열판과

아이솔레이션 시켜야 하고, 사용되는 전원에 SMPS를 사용하지 않고 트랜스포머를 사용하실때에는 피크(절대치) 전압이 40V를 넘지 않도록 해야 합니다.

전원 트랜스포머를 사용할 때의 전압은 양전원 24V를 사용한다면 24V X 1.414 = 33.9V입니다.

즉, 전원 트랜스포머의 출력전압이 24V 이고, 그 전압을 사용하여 전원회로(정류,평활)를 구성하여 앰프에 입력 시킨다면 ±33.9V를 입력 시키는 것 입니다.

14W HiFi Audio amplifier IC를 사용하였으며, 칩밴더의 레퍼런스를 그대로 따르는 단전원 오디오 앰프 보드입니다.
공급전압을 35V 로 하고, 4Ω 부하에서 100mV를 입력했을 때, 약 10W 의 출력을 얻을 수 있으며, 공급 전압과 부하에 따라서 출력은 증감 합니다.

공급전압을 최대 36V 이상 공급하면 파손 됩니다.(트랜스포머의 전압을 정류해서 사용할 때 주의가 필요합니다. 절대치 기준입니다.)

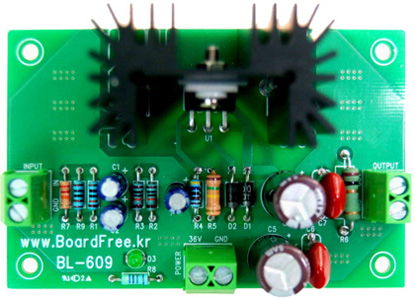

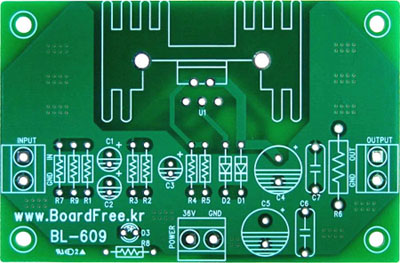

위의 사진은 BL-609의 제작예제입니다.
방열판 사이즈는 RA-T2X-38E를 기준으로 했고, 대체용으로 647-ABP, 657-15ABP, 657-15ABPN, 657-15ABP 등이 있습니다.

14W 미만으로 사용하실 경우 데이터시트에 따라 더 작은 사이즈의 방열판을 사용하셔도 됩니다.

회로도(PDF파일)를 보시면 점선 처리된 부분이 있는데, 그 부품들은 필요에 따라 부착하지 않아도 됩니다.

BOOMER type IC인 LM4876/4871을 채택하였고 8Ω 부하에서 최대 왜율 0.2% 1W의 출력을 얻을수있습니다.
BOOMER 방식은 동일한 전압을 사용하는 일반적인 앰프에 비하여 출력의 진폭을 두배 더 크게 출력 시킬수 있다는 장점이 있어서, 작은 전압으로 큰 진폭이 필요할 때

주로 사용하는 방법입니다. (단점은 스피커의 채널간 -극을 공유하여 사용할 수 없고 스피커 마다 각각 2선을 독립적으로 연결해야 합니다.)

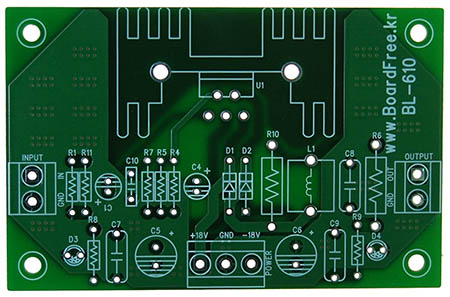

14W HiFi Audio amplifier IC를 사용하였으며, 칩밴더의 레퍼런스 회로를 그대로 사용한 양전원 오디오앰프 보드입니다.
공급 전압을 ±15V 로 하고, 4Ω 부하에서 100mV를 입력했을 때, 약 10W 의 출력을 얻을 수 있으며, 공급전압과 부하에 따라 증감 합니다.
공급전압을 최대 ±18V 이상 공급하면 파손 됩니다.(트랜스포머의 전압을 정류하여 사용할 때 주의가 필요합니다. 절대치 기준입니다.)

고조파와 크로스오버 왜곡이 적다는 장점이 있습니다.

회로도의 L1 은 1mm 코일로 10mm 원통으로 8회 감아서 사용합니다.

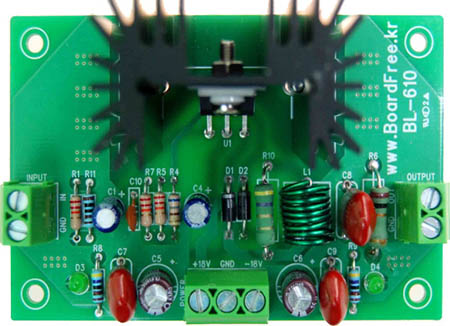

위의 사진은 BL-610의 제작예제입니다.
방열판은 RA-T2X-38E를 기준으로 했고, 대체용으로 647-ABP, 657-15ABP, 657-15ABPN,657-15ABP 등이 있습니다.

10W Audio amplifier IC를 사용하여, 칩밴더의 레퍼런스 회로를 그대로 사용한 단전원 오디오앰프 보드입니다.
공급전압을 15V 로 하고, 4Ω 부하에서 100mV를 입력했을 때, 약 5W 의 출력을 얻을 수 있으며, 공급전압과 부하에 따라 증감 합니다.
IC의 동작전압은 18V까지이고, 공급전압을 최대 28V 이상 공급하면 파손 됩니다. (트랜스포머의 전압을 정류해서 사용할 때 주의가 필요합니다. 절대치 기준입니다.)

고조파와 크로스오버 왜곡이 적다는 장점이 있습니다.

위의 사진은 BL-611의 제작예제입니다.
방열판은 RA-T2X-38E를 기준으로 했고, 대체용으로 647-ABP, 657-15ABP, 657-15ABPN, 657-15ABP 등이 있습니다.
10W 미만으로 사용하실 경우 데이터시트에 따라 더 작은 사이즈의 방열판을 사용하셔도 됩니다.

회로도(PDF파일)를 보시면 점선 처리된 부분이 있는데, 그 부품들은 필요에따라 부착하지 않아도 됩니다.




Copyright(c) 2017 Board Lab All rights reserved. Web management and electronics engineering by YEOEUI
