스마트팜과 스마트 팩토리로 대표되는 농장과 공장(Farms and Factories)에서 필요로 하는 기능을 구현하는 보드를 무료 배포하는 페이지입니다.

요즘은 스마트팜, 스마트팩토리 라는 단어를 많이 듣게 되는데, 스마트팜에도 농업과 어업, 임업등 다양한 분야가 있고

스마트팩토리 역시 공장 자동화나 로봇과 같이 친숙한 분야 외에도 수처리나 발전시설과 같이 공장 같지 않은(?) 다양한 공장들이 있습니다.

실무 프로젝트에 사용될 수 있는, 현장에 적용되어서 사용하고 있는 보드들이 주로 올려지고 있습니다.





보드와 관련된 문의 사항이 있으실 때에는 메일을 pcb@BoardLab.net 이용해 주세요.

긴급한 질문이나 유선 연락이 필요할 때에는, 평일의 일과 시간에 한하여  ☏ 1544-7192 / 010-9405-2505 / 박인숙 (보드프리 담당자) 입니다.





현재 추가로 배포를 준비하고 있는 "농장과 공장(F&F)" 보드 리스트는 다음과 같습니다. (보드의 사진이 없는 것은 현재 배포중이 아니고 준비중입니다.)

스마트팜 관련 제어장치, 가축농장, 양어장, 가축사육, 식물공장, 미생물 배양기, 생육/생장 모니터링, 온도, 습도, 양액, PH, 조도, 토양수분 측정

IOT사물인터넷 관련, 스마트폰제어, 스마트플러그, 인터넷을 이용한 원격제어, 원격 모니터링, 환경측정, 인큐베이터, 부화기

ORC(폐열발전소), 태양광발전소, 풍력 발전소, 전기자동차

무료로 배포되었으면 하고 생각하고 계신 보드가 있다면... 새로운 보드의 제작을 건의 하실수 있습니다.

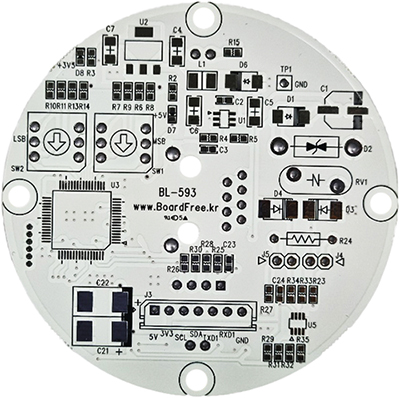

품명 : BL-593

가격 : 무료입니다.



외부 연결 단자를 RJ-45 커넥터를 사용하고 있고 통신방식은 RS-485를 사용하는데, 회로도를 보시면, RS-232 포트와 I2C 포트 정도가 있는데, 이것을 어디에 쓰지?

이보드를  어떻게 사용하지? 라고 하실수 있는데, BL-593, BL-5003, BL-595, BL-596, BL-594 이렇게 5종류의 보드중에서 필요한 보드를 조합하여 세트로 사용합니다.

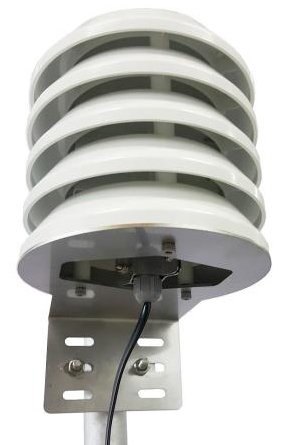

5개의 보드 용도는... 백엽상이라고... 환경 (온도, 습도, 조도, 미세먼지, 해가스 등등)을 측정하는 용도에 사용데 스마트팜이나 도시환경 용도에도 사용합니다.

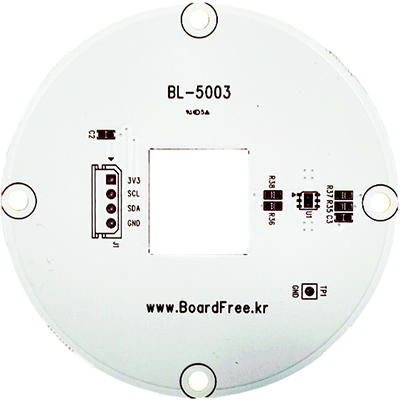

품명 : BL-5003 (Temperature + Humidity Sensor)

가격 : 무료입니다.



BL-593 보드와 함께 백엽상에 사용하는 온도와 습도를 함께 측정할 수 있는 보드이고, 사용하는 센서는 HTU21D 인데 온도와 습도를 교정없이 직독 할 수 있습니다.

이보드를  어떻게 사용하지? 라고 하실수 있는데, BL-593, BL-5003, BL-595, BL-596, BL-594 이렇게 5종류의 보드중에서 필요한 보드를 조합하여 세트로 사용합니다.

5개의 보드 용도는... 백엽상이라고... 환경 (온도, 습도, 조도, 미세먼지, 해가스 등등)을 측정하는 용도에 사용데 스마트팜이나 도시환경 용도에도 사용합니다.

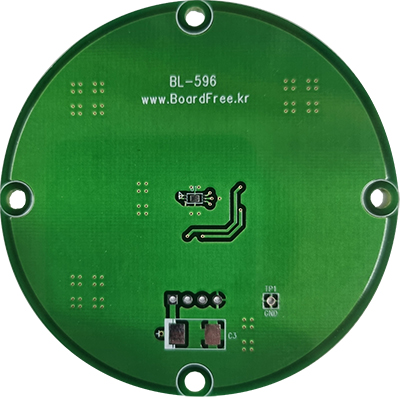

품명 : BL-596 (조도센서)

가격 : 무료입니다.



BL-593 보드와 함께 백엽상에 사용하는 조도를 측정하는 센서보드이고, 백엽상의 최상단의 위치에 장착되어 조도를 측정하는 용도로 BH1750 칩셋을 사용합니다.

이보드를  어떻게 사용하지? 라고 하실수 있는데, BL-593, BL-5003, BL-595, BL-596, BL-594 이렇게 5종류의 보드중에서 필요한 보드를 조합하여 세트로 사용합니다.

5개의 보드 용도는... 백엽상이라고... 환경 (온도, 습도, 조도, 미세먼지, 해가스 등등)을 측정하는 용도에 사용데 스마트팜이나 도시환경 용도에도 사용합니다.

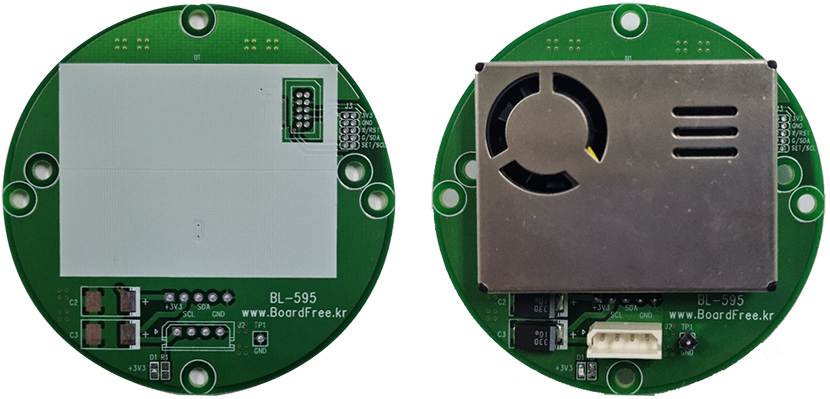

품명 : BL-595 (미세먼지 센서)

가격 : 무료입니다.



BL-593 보드와 함께 백엽상에서 사용되는 미세먼지 측정 센서보드이고, 백엽상의 중간층에 장착되어 미세먼지를 측정하는 용도로 PM2008 센서를 사용합니다.

이보드를  어떻게 사용하지? 라고 하실수 있는데, BL-593, BL-5003, BL-595, BL-596, BL-594 이렇게 5종류의 보드중에서 필요한 보드를 조합하여 세트로 사용합니다.

5개의 보드 용도는... 백엽상이라고... 환경 (온도, 습도, 조도, 미세먼지, 해가스 등등)을 측정하는 용도에 사용데 스마트팜이나 도시환경 용도에도 사용합니다.

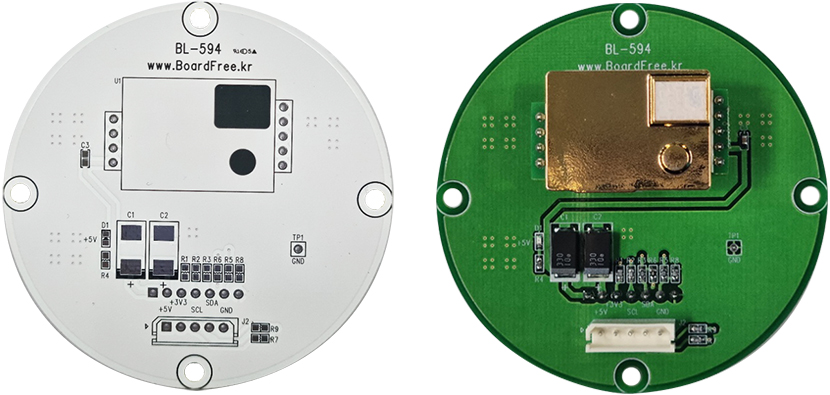

품명 : BL-594 (CO2 센서)

가격 : 무료입니다.



BL-593 보드와 함께 백엽상에서 사용되는 CO2 측정 센서보드이고, 백엽상의 중간층에 장착되어 일산화탄소 농도를 측정하는 용도로 MH-Z19 센서를 사용합니다.

이보드를  어떻게 사용하지? 라고 하실수 있는데, BL-593, BL-5003, BL-595, BL-596, BL-594 이렇게 5종류의 보드중에서 필요한 보드를 조합하여 세트로 사용합니다.

5개의 보드 용도는... 백엽상이라고... 환경 (온도, 습도, 조도, 미세먼지, 해가스 등등)을 측정하는 용도에 사용데 스마트팜이나 도시환경 용도에도 사용합니다.
