보드프리는 모든 보드를 무료로 배포하고 있으나 기업의 부설연구소 또는 국책 연구기관 등등에서 프로젝트를 진행하는 상황에서 특정 보드를 부품 형태로 구매하여 적용해야 하는 필요성이 있거나 완성된 보드의 형태로 대량 구매가 필요한 상황을 대응하기 위한 페이지입니다.
현재 페이지에서 판매하는 보드를 필요로 하는 형태가 블랭크 보드의 형태로 필요한 경우에는 보드프리의 다른 모델처럼 무상으로 배포가 가능하며, 다만 블랭크 형태의 보드로 무료 신청 하시는 경우에는 펌웨어나 운영 프로그램 등은 제공되지 않습니다. |
보드와 관련된 문의 사항이 있으실 때에는 메일을 pcb@BoardLab.net 이용해 주세요.
긴급한 질문이나 유선 연락이 필요할 때에는, 평일의 일과 시간에 한하여 ☏ 1544-7192 / 010-9405-2505 / 박인숙 (보드프리 담당자) 입니다.
주문자 사양으로 새로운 보드의 구매가 필요한 경우에는 협의 및 개발을 의뢰 하시거나 관련 프로젝트를 협업하여 진행할 수 있습니다.

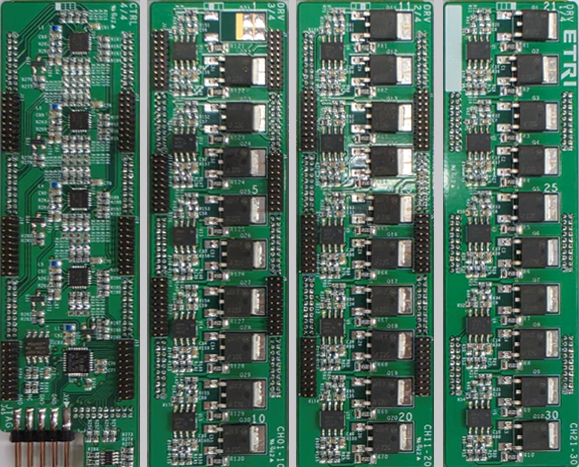

품명 : BL-589-E (30채널 리니어 방식 정전류 광원 드라이버)
가격 : 발주 수량과 납기를 결정하시고 연락 주시면 견적서를 발송해 드립니다.
LED를 광원으로 사용할 때 광량의 변화를 PWM 방식으로 가변하는 경우에는 눈으로는 밝기가 잘 변화 되는 것 처럼 보이지만 고속 카메라 등을 사용하여 촬영하는 경우
PWM 주파수에 따라서 깜빡임이 있게 되고, 광원의 온도에 따라서 광량이 변화하기 때문에 정전류 방식의 리니어 타입으로 광원을 구동해야 하는 상황이 있습니다.
위와 같은 상황에서 사용할 수 있는 리니어 타입의 정전류 방식 광원제어 모듈이고 멀티 채널에서 구동할 수 있는 동기펄스 구동방식의 광원 드라이버입니다.

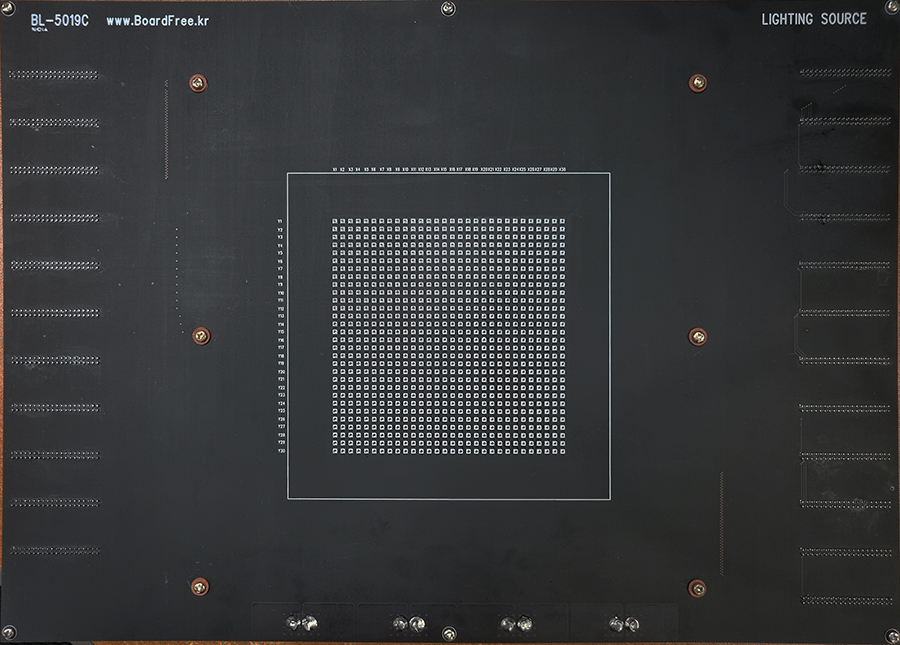

품명 : BL-5019C (Build-up Lighting Source Board)
가격 : 발주 수량과 납기를 결정하시고 연락 주시면 견적서를 발송해 드립니다.
LED를 광원으로 사용할 때 사용하는 광원 보드인데, 광원에 공기압을 주는 상황에서 비아홀을 통해 공기가 빠져나가지 않는 빌드업 방식으로 광원 주변의 모든 비아가
마스킹 처리된 광원 보드이고, 발주처의 요청사항에 따라서 LED 배열, 크기와 모양, 히트씽크 부착 방향이나 기구홀 등을 달리하여 발주가 가능합니다.

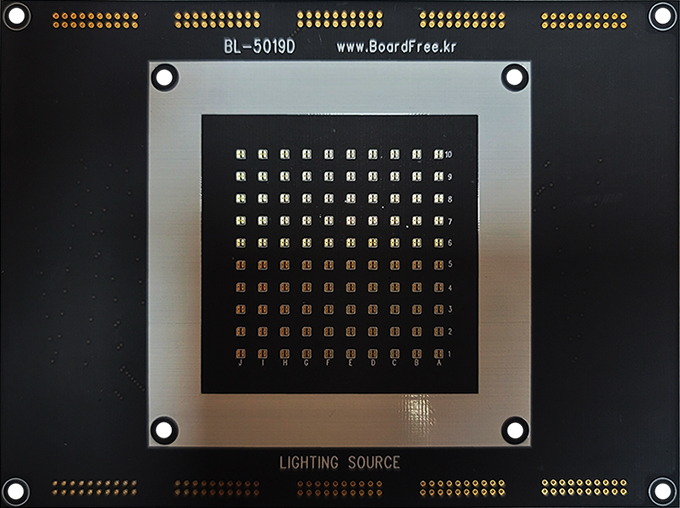

품명 : BL-5019D (Build-up Lighting Source Board)
가격 : 발주 수량과 납기를 결정하시고 연락 주시면 견적서를 발송해 드립니다.
LED를 광원으로 사용할 때 사용하는 광원 보드인데, 광원에 공기압을 주는 상황에서 비아홀을 통해 공기가 빠져나가지 않는 빌드업 방식으로 광원 주변의 모든 비아가
마스킹 처리된 광원 보드이고, 발주처의 요청사항에 따라서 LED 배열, 크기와 모양, 히트씽크 부착 방향이나 기구홀 등을 달리하여 발주가 가능합니다.

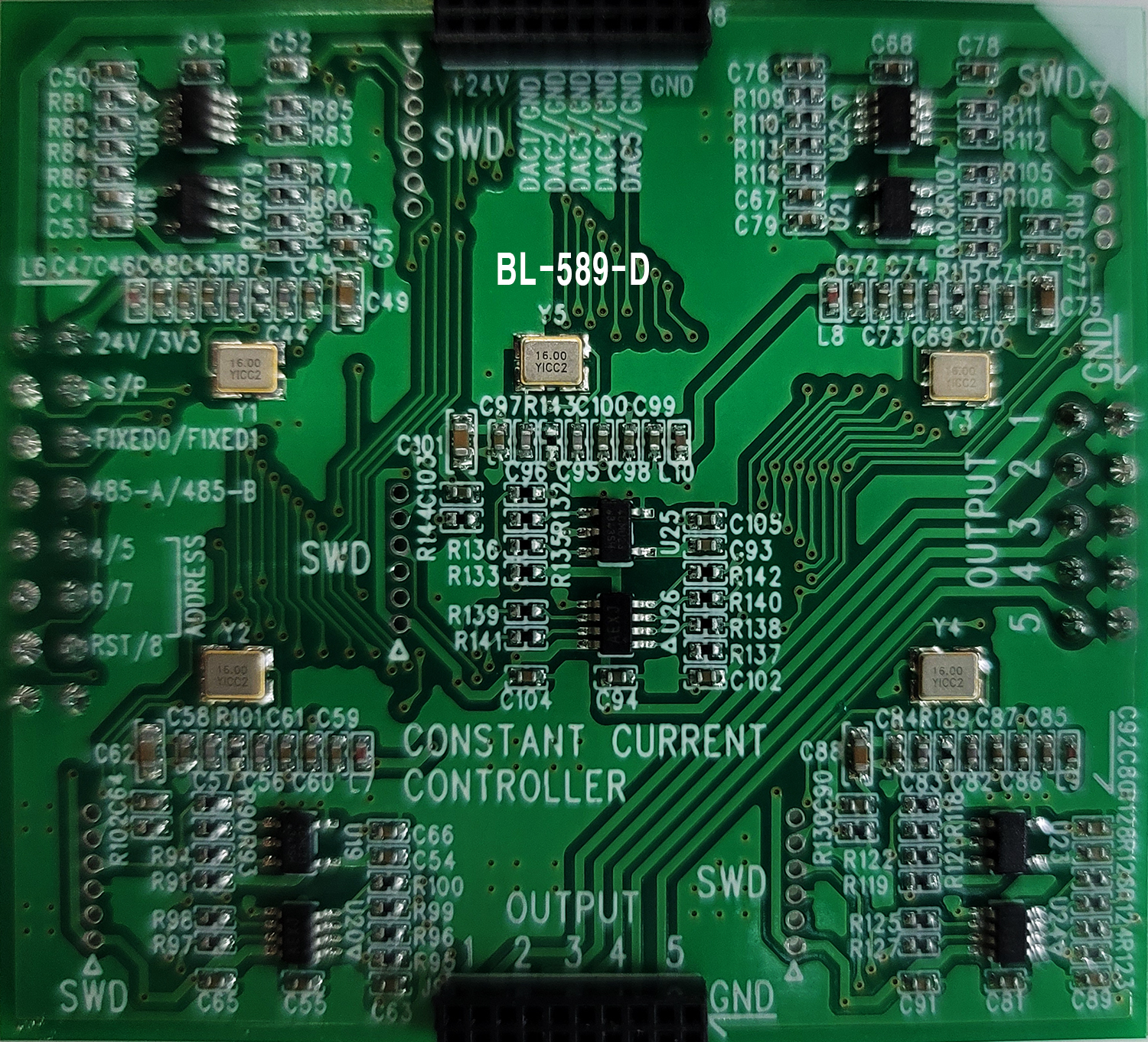

품명 : BL-589-D (5채널 리니어 방식 정전류 광원 드라이버 제어기)
가격 : 발주 수량과 납기를 결정하시고 연락 주시면 견적서를 발송해 드립니다.
LED를 광원으로 사용할 때 광량의 변화를 PWM 방식으로 가변하는 경우에는 눈으로는 밝기가 잘 변화 되는 것 처럼 보이지만 고속 카메라 등을 사용하여 촬영하는 경우
PWM 주파수에 따라서 깜빡임이 있게 되고, 광원의 온도에 따라서 광량이 변화하기 때문에 정전류 방식의 리니어 타입으로 광원을 구동해야 하는 상황이 있습니다.
위와 같은 상황에서 사용할 수 있는 리니어 타입의 정전류 방식 광원제어 모듈이고 멀티 채널에서 구동할 수 있는 동기펄스 구동방식의 광원 드라이버 제어기 입니다.
또한 전류의 패턴을 200 포인트 설정할 수 있고, 전류의 해상도는 최대전류 500mA 에 대하여 4000 스텝으로 설정이 가능합니다.
전류설정과 패턴의 편집은 엑셀시트를 사용하여 편집하고, 전용의 소프트웨어를 사용하여 구동하며, 별도의 동기펄스 마스터 장치가 세트로 사용됩니다.

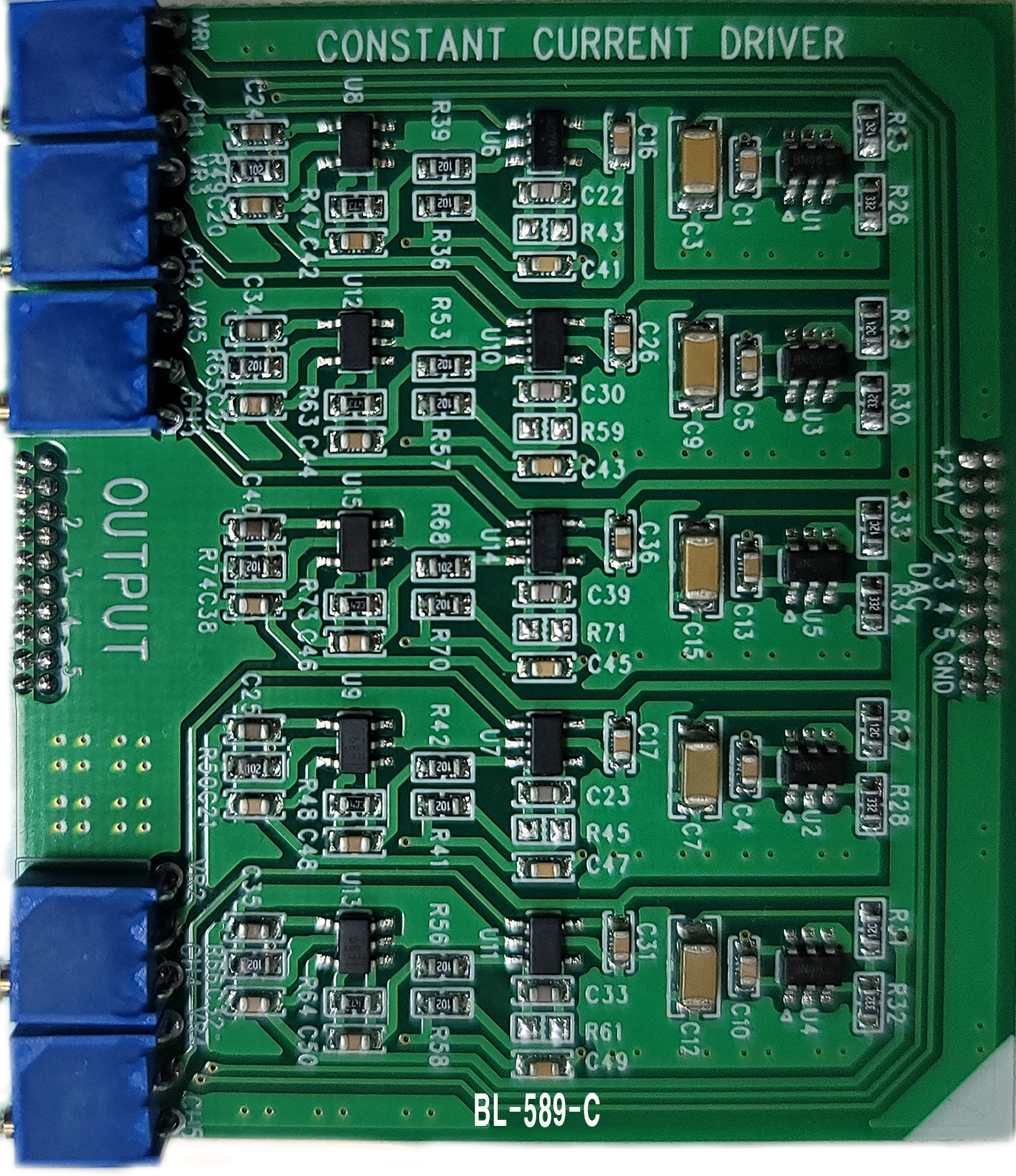

품명 : BL-589-C (5채널 리니어 방식 정전류 광원 드라이버)
가격 : 발주 수량과 납기를 결정하시고 연락 주시면 견적서를 발송해 드립니다.
LED를 광원으로 사용할 때 광량의 변화를 PWM 방식으로 가변하는 경우에는 눈으로는 밝기가 잘 변화 되는 것 처럼 보이지만 고속 카메라 등을 사용하여 촬영하는 경우
PWM 주파수에 따라서 깜빡임이 있게 되고, 광원의 온도에 따라서 광량이 변화하기 때문에 정전류 방식의 리니어 타입으로 광원을 구동해야 하는 상황이 있습니다.
위와 같은 상황에서 사용할 수 있는 리니어 타입의 정전류 방식 광원제어 모듈이고 멀티 채널에서 구동할 수 있는 동기펄스 구동방식의 광원 드라이버입니다.

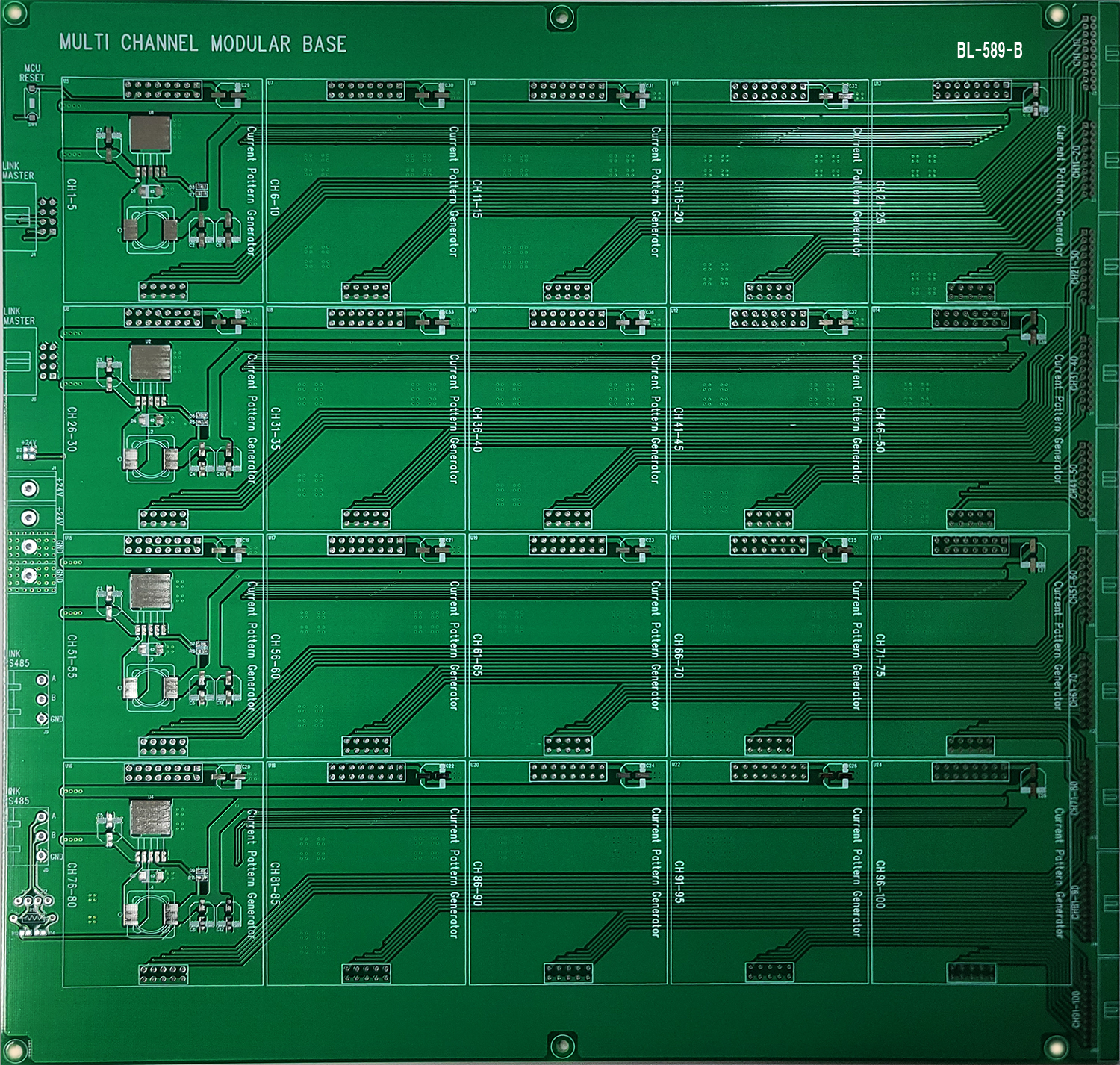

품명 : BL-589-B (Mult Channel Modular Base)
가격 : 발주 수량과 납기를 결정하시고 연락 주시면 견적서를 발송해 드립니다.
리니어 타입의 정전류 방식 광원제어 모듈을 멀티채널로 구성하는 경우에 사용하는 베이스 모듈이며, 5개 채널의 드라이버 (BL-589-C)를 사용할 때 베이스에 장착하면
어드레스가 자동으로 부여되어 통신이 가능하고록 어드레스 매핑이 되어 있으며, 드라이버에 동작 전원을 공급하는 레귤레티어가 구성된 보드 입니다.
품명 : BL-5019 (Build-up Lighting Source Board)
가격 : 발주 수량과 납기를 결정하시고 연락 주시면 견적서를 발송해 드립니다.
LED를 광원으로 사용할 때 사용하는 광원 보드인데, 광원에 공기압을 주는 상황에서 비아홀을 통해 공기가 빠져나가지 않는 빌드업 방식으로 광원 주변의 모든 비아가
마스킹 처리된 광원 보드이고, 발주처의 요청사항에 따라서 LED 배열, 크기와 모양, 히트씽크 부착 방향이나 기구홀 등을 달리하여 발주가 가능합니다.
품명 : BL-589 (리니어 방식 정전류 광원 드라이버)
가격 : 발주 수량과 납기를 결정하시고 연락 주시면 견적서를 발송해 드립니다.
LED를 광원으로 사용할 때 광량의 변화를 PWM 방식으로 가변하는 경우에는 눈으로는 밝기가 잘 변화 되는 것 처럼 보이지만 고속 카메라 등을 사용하여 촬영하는 경우
PWM 주파수에 따라서 깜빡임이 있게 되고, 광원의 온도에 따라서 광량이 변화하기 때문에 정전류 방식의 리니어 타입으로 광원을 구동해야 하는 상황이 있습니다.
위와 같은 상황에서 사용할 수 있는 리니어 타입의 정전류 방식 광원제어 모듈이고 멀티 채널에서 구동할 수 있는 동기펄스 구동방식의 광원 드라이버입니다.
또한 전류의 패턴을 200 포인트 설정할 수 있고, 전류의 해상도는 최대전류 1000mA 에 대하여 4000 스텝으로 설정이 가능합니다.
전류설정과 패턴의 편집은 엑셀시트를 사용하여 편집하고, 전용의 소프트웨어를 사용하여 구동하며, 별도의 동기펄스 마스터 장치가 세트로 사용됩니다.
품명 : BL-589B (Sync pulse master)
가격 : 발주 수량과 납기를 결정하시고 연락 주시면 견적서를 발송해 드립니다.
BL-589 모듈에 싱크 펄스를 공급하는 장치로 USB 로 연결된 PC에서 운영 프로그램을 사용하여 us 단위 또는 ms 단위로 전류 패턴을 생성하기 위한 펄스를 생성하는
장치로 많은 수량의 전류모듈이 연결되기 때문에 게이트의 입력 캐패시턴스의 영향으로 시간축이 지연되는 것을 방지 하기 위하여 큰 전류 레벨과 빠른 속도로
지연없이 동기 펄스를 상승 및 하강 시키는 장치입니다.
펄스의 생성은 설정된 us 단위와 ms 단위의 펄스 외에도 마우스 클릭에 의한 스텝 바이 스텝 생성도 가능하고, 한프레임에 해당하는 200 포인트 데이터를 순차적으로
자동으로 생성하여 프레임 단위의 동기 펄스를 출력하는 것도 가능하며, 전체적인 모듈의 상태를 직관적으로 판단하기 위하여 전류 출력 모듈에 내장된 패턴외에
강제로 전류값을 "0" 또는 "100%", "50%" 와 같이 출력 할 수 있어서 전류 출력 모듈을 쉽게 수동 제어 할 수 있습니다.

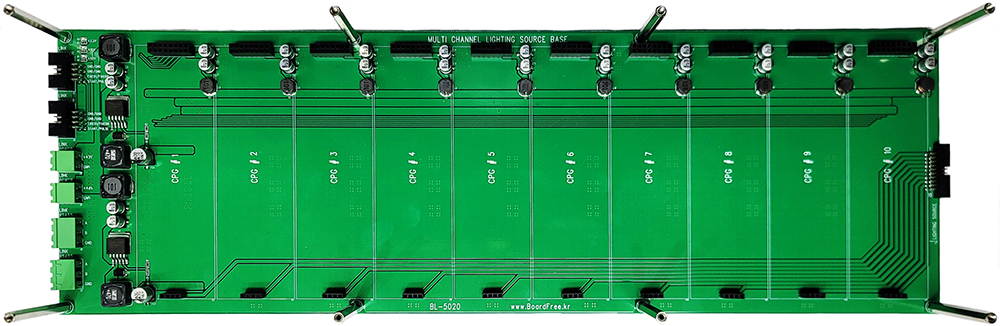

품명 : BL-5020 (Current source module Base board)
가격 : 발주 수량과 납기를 결정하시고 연락 주시면 견적서를 발송해 드립니다.
BL-589 모듈을 장착하는 베이스 보드이고 10채널의 정전류 소스 모듈을 장착할 수 있으며, 여러개의 베이스 보드를 사용하게 되는 경우 보드에서 보드로 링크 연결하여
채널수를 확장하여 사용할 수 있고, 패턴 에디터와의 링크를 위한 RS-485 통신단자, 싱크펄스 마스터와의 연결 단자, 그외에도 정전류 소스 모듈에 전원을 공급하기
위한 12V, 3.3V 전원 회로가 구성되어 있으며, 외부 전원 공급은 30~38V (48V/Max.)를 공급 받습니다.
