AVR, PIC, ARM, FPGA, DSP, CPLD 등을 비롯한 Digital 어플리케이션에 관련된 보드들을 무료로 배포하는 페이지 입니다.

되도록 상용으로 판매하고 있는 회사들의 품목을 제외하고, 현업에서 필요한만한 내용들로 꾸준히 추가하고 언제까지나 무료로 배포 합니다.

자신이 필요한 보드가 없거나, 무료받기에 대한 도움과 연락처가 필요하시면 여기를 클릭 하세요

현재 추가로 배포를 준비하고 있는 디지털보드 리스트는 다음과 같습니다. (보드의 사진이 없는 것은 현재 배포중이 아니고 준비중입니다.)

무료로 배포되었으면 하고 생각하고 계신 보드가 있다면... 새로운 보드의 제작을 건의 하실수 있습니다.

STM32F407VET6 칩셋을 사용하기 위한 어플리케이션 보드인데, 회로도를 잘 잘펴 보시고, 내용을 충분히 이해하신 분들이 사용하셔야 합니다.

보드내에 USB 라거나 PWM 채널, 전원관련, 메모리, GPIO 등등 STM32를 사용하기 위한 기본적인 내용들을 포함하고 있어서 다양한 용도에 사용할 수 있습니다.

주의~!! STM32 관련 칩셋에 대하여 충분한 사용 경험이 있는 분들에게 적합 합니다.

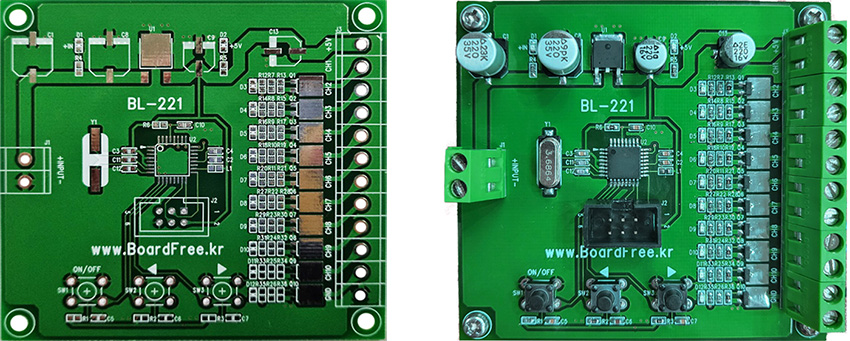

디지털 출력 10채널에 대하여 큰 전류의 부하를 제어 할 수 있도록 FET를 사용하는 디지털 출력 보드입니다.

여러개의 밸브라거나 솔레노이드, 조명, 모터 등등의 부하에 대하여 시퀀스 제어를 할 수 있도록 제작된 보드이며, 부하의 크기나 전압에 따라서 시정수를 조정하여

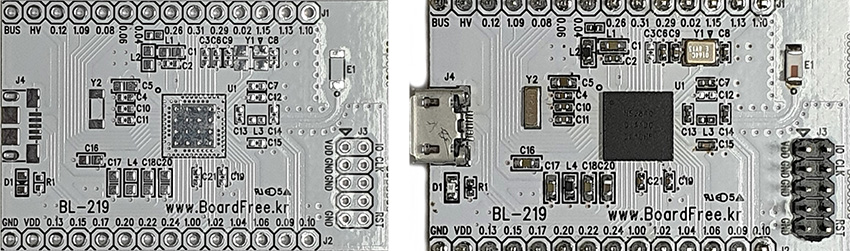

블루투스 관련 어플리케이션에 다양하게 사용할 수 있는 개발자용 보드입니다. 사용하고 있는 칩셋은 nRF52840 이고, 내부에 Cortex-M4를 사용하고 있어서 외부에

별도의 MCU를 사용하지 않고 리얼 USB 포트등을 사용할 수 있고, 1MB Flash 와 256KB Ram을 포함하고 있습니다.

그외에도 12Bit A/D와 UART, SPI, TWI, I2S 등 다양한 기능이 내장되어 있어서 블루투스 기능을 가지는 다양한 어플리케이션에 사용하기 편리 합니다.

프리히터와 히터건이 있어야 하고, BGA 경험이 아주 아주 풍부하지 않으신 분들은 신청을 신중히 하셔야 합니다.

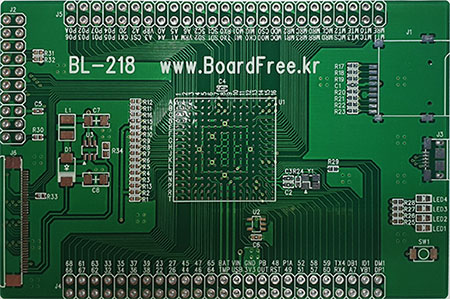

LCD와 텃치 디스플레이, 다양한 메모리, USB, A/D컨버터 등등 임베디드 시스템을 구성하기 위한 대부분의 구성요소가 모두 통합된 칩셋을 이용한 보드입니다.

사용된 칩셋은 OSD3358-512M-BSM 이며, 부트로더와 OS 부팅을 위한 파일등이 필요한데, 자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

프리히터와 히터건이 있어야 하고, BGA 경험이 풍부하지 않으신 분들은 신청을 신중히 하셔야 합니다.

위의 그림은 BL-218 보드의 제작 예제이며, OS을 올리고 웹 브라우저에서 보드프리 홈페이지를 열어 본 그림입니다. OS가 올려져 있어서 USB 포트를 사용하여

전원을 공급받고, 연결된 컴퓨터와 네트웍을 공유하는 등의 기능을 할 수 있기 때문에 쉽게 인터넷 접속도 가능 합니다. 물론 확장 GPIO를 사용하여 이더넷이나

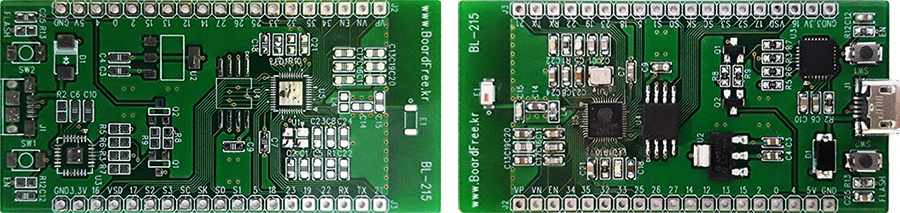

ESP32-PICO-D4 SOC를 사용하는 어플리케이션 보드이며, WI-FI 기능을 포함하는 장치나 Bluetooth 기능을 포함하는 제품을 만들때 활용할 수 있습니다.

안테나는 칩 안테나를 사용하고 있으며, A/D컨버터, D/A컨버터, PWM, UART, CAN, IR, Touch, SPI, I2C 등등 기능이 다양해서 대부분의 제품개발에 유용 합니다.

열풍기가 없으면 조립하실수 없으니 신청하실때 신중하시기 바랍니다.

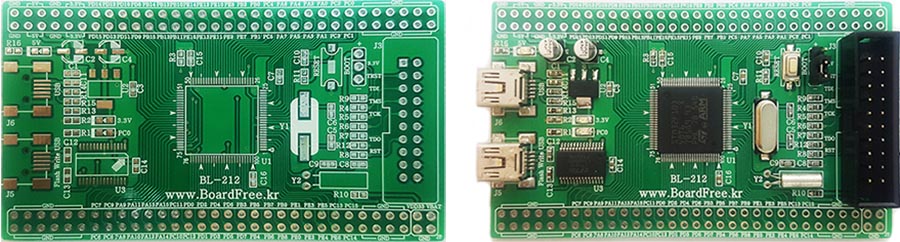

STM32 시리즈의 ARM 프로세서를 사용하기 위한 기본 MCU 보드이며, 최소한의 부품으로 쉽게 제작할 수 있도록 하였습니다.

사용할 수 있는 GPIO를 모두 헤더 소켓으로 처리하였고, JTAG는 20pin 표준타입으로 구성하였으며, 부트모드 셀렉터가 점퍼소켓으로 만들어져 있습니다.

해당칩셋의 사용방법에 대한 부분은 해당칩셋의 데이터시트를 참조하시기 바랍니다.

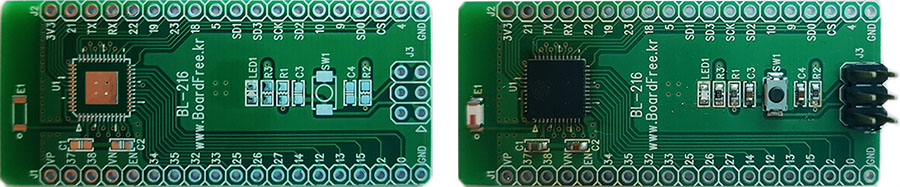

ESP32-D0WD SOC를 사용하는 어플리케이션 보드이며, WI-FI 기능을 포함하는 장치나 Bluetooth 기능을 포함하는 제품을 만들때 활용할 수 있습니다.

안테나는 칩 안테나를 사용하고 있으며, A/D컨버터, D/A컨버터, PWM, UART, CAN, IR, Touch, SPI, I2C 등등 기능이 다양해서 대부분의 제품개발에 유용 합니다.

열풍기가 없으면 조립하실수 없으니 신청하실때 신중하시기 바랍니다.

ESP8266-EX SOC를 사용하는 어플리케이션 보드이며, WI-FI 기능이 필요한 장치를 만들때 활용할 수 있습니다. (802.11 b/g/n)

아두이노에서 WI-FI를 사용할 때 ESP8266 모듈을 많이 사용하는데, 특정한 상황에서 모듈을 직접 만들어야 하거나 또는 간단한 기능을 외부 MCU없이 제작할 때

유용한 솔루션이 될 수 있는 보드 이며, 열풍기가 없으면 조립하실수 없으니 신청하실때 신중하시기 바랍니다.

Raspberry Pi CM3 의 기본적인 운영을 위하여 USB, HDMI, Micro SD, 전원회로등이 장착되어 있고, 모든 GPIO를 사용하기 위한 헤더소켓이 장착된 확장 모듈입니다.

위의 사진에서 CM3 모듈은 상용품을 구입하시는 것이구요... 보드프리에서는 CM3 모듈을 장착하는 베이스 보드를 신청하시는 것입니다.

자세한 내용은 라즈베리 공식사이트를 참조 하시기 바랍니다.

보드 조립하시고, 키보드 마우스, 모니터 연결하시고, SD에 부트 이미지 올리고 전원 연결하면 곧 바로 부팅되고, 리눅스 컴퓨팅 환경으로 사용할 수 있습니다.

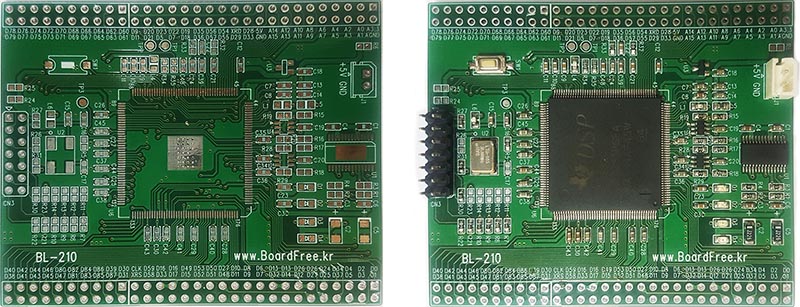

TMS320F28335 등의 TMS320 시리즈 DSP를 사용하기 위한 기본 보드이며, 위의 그림은 TMS320F28335를 장착한 예제입니다.

전원, X-Tal, Reset, , JTAG, Boot option 등의 회로가 이미 구성되어 있어서 곧 바로 사용할 수 있으며, 자세한 내용은 사용하실 칩셋의 데이터시트를 참조해 주세요.

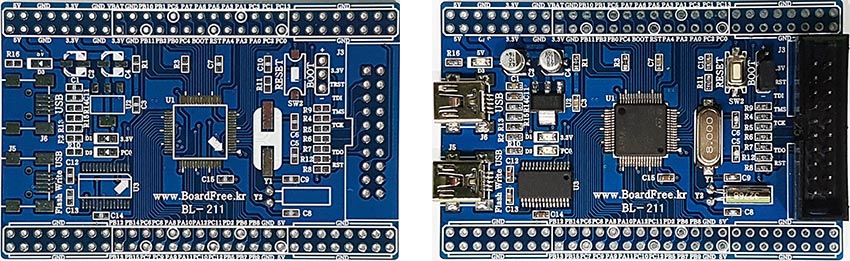

STM32F103V 등의 100 PIN CPU를 부착할 수 있으며, 전원, X-Tal, Reset, , JTAG, UART 관련 회로가 구성되어 있는 STM32 시리즈 ARM 프로세서 기본 보드입니다.

USB TO UART 는 BOOT 점퍼를 HIGH로 하시면 별도의 JTAG 등 특별한 장비없이 UART를 사용하여 프로그램을 다운로딩 할 수 있습니다.

핀 간격은 2.54mm 이고, 자세한 내용은 사용하실 칩셋의 데이터시트와 STMicroelectronics 홈페이지를 참조 하시기 바랍니다.

(참고 : 받으신 보드에 PC7의 LED가 PC0으로 되어 있다면 PC7입니다... 오타를 수정했는데, 받으시는 버전에 따라서 다를수 있습니다.)

STM32F103R 등의 64PIN CPU를 부착할 수 있으며, 전원, X-Tal, Reset, , JTAG, UART 관련 회로가 구성되어 있는 STM32 시리즈 ARM 프로세서 기본 보드입니다.

USB TO UART 는 BOOT 점퍼를 HIGH로 하시면 별도의 JTAG 등 특별한 장비없이 UART를 사용하여 프로그램을 다운로딩 할 수 있습니다.

핀 간격은 2.54mm 이고, 자세한 내용은 사용하실 칩셋의 데이터시트와 STMicroelectronics 홈페이지를 참조 하시기 바랍니다.

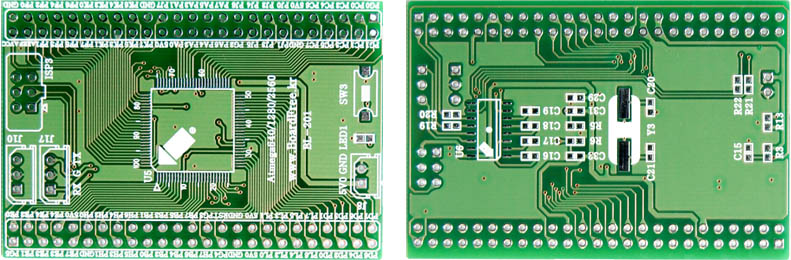

ATmega64, ATmega1280, ATmega2560 등의 100PIN CPU를 부착할 수 있으며, 전원, X-Tal, Reset, ,ISP, 2채널의 UART 관련 회로가 구성되어 있는 기본보드입니다.

UART 등을 사용하지 않을 때에는 해당 부품만 부착하지 않고 사용하셔도 되고, 또는 UART가 없는 기본 보드인 BL-201B를 사용 하셔도 됨니다.

핀 간격은 2.54mm 이고, 아래의 링크 아이콘을 클릭 하시면 회로도와 핀맵을 볼 수 있습니다.

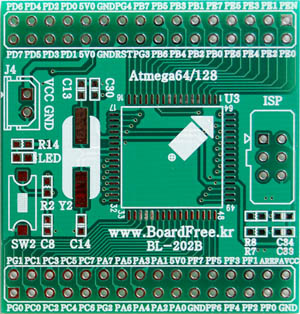

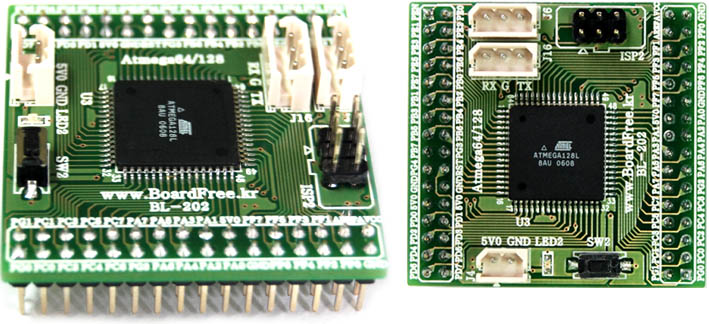

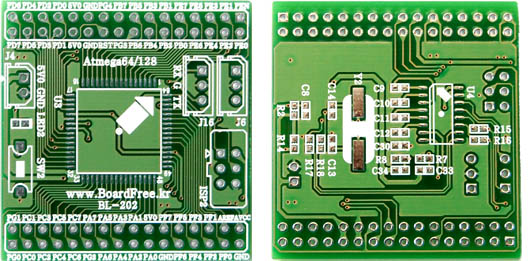

ATmega64, ATmega128 등의 64PIN CPU를 부착할 수 있으며, 전원, X-Tal, Reset, ,ISP, 2채널의 UART 관련 회로가 구성되어 있는 기본보드입니다.

UART 등을 사용하지 않을 때에는 해당 부품만 부착하지 않고 사용하셔도 되고, 또는 UART가 없는 기본 보드인 BL-202B를 사용 하셔도 됨니다.

핀 간격은 2.54mm 이고, 아래의 링크 아이콘을 클릭 하시면 회로도와 핀맵을 볼 수 있습니다.

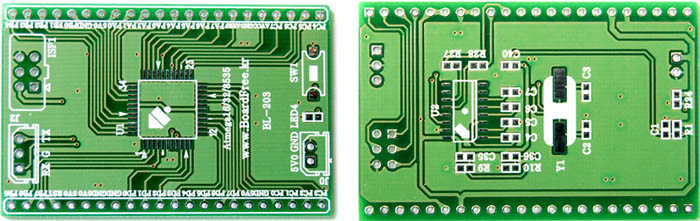

ATmega16, ATmega32, ATmega8535 등의 44PIN CPU를 부착할 수 있으며, 전원, X-Tal, Reset, ,ISP, 1채널의 UART 관련 회로가 구성되어 있는 기본보드입니다.

UART 등을 사용하지 않을 때에는 해당 부품만 부착하지 않고 사용하셔도 되고, 또는 UART가 없는 기본 보드인 BL-203B를 사용 하셔도 됨니다.

핀 간격은 2.54mm 이고, 아래의 링크 아이콘을 클릭 하시면 회로도와 핀맵을 볼 수 있습니다.

ATmega8, ATmega48, ATmega168 등의 32PIN CPU를 부착할 수 있으며, 전원, X-Tal, Reset, ,ISP, 1채널의 UART 관련 회로가 구성되어 있는 기본보드입니다.

UART 등을 사용하지 않을 때에는 해당 부품만 부착하지 않고 사용하셔도 되고, 또는 UART가 없는 기본 보드인 BL-204B를 사용 하셔도 됨니다.

핀 간격은 2.54mm 이고, 아래의 링크 아이콘을 클릭 하시면 회로도와 핀맵을 볼 수 있습니다.

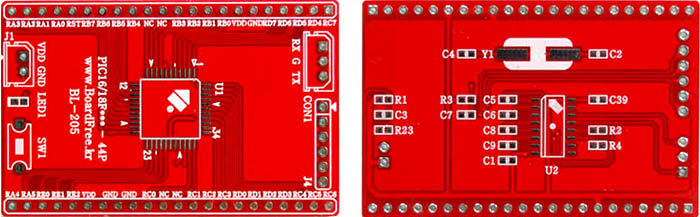

PIC16 시리즈나 PIC18 시리즈중에서 44pin을 사용할 수 있는 보드입니다.

전원, X-Tal, Reset, ,ICSP, 1채널의 UART 관련 회로가 구성되어 있는 기본 보드로서 UART 등을 사용하지 않을 때에는 해당 부품만 부착하지 않고 사용하시면 됨니다.

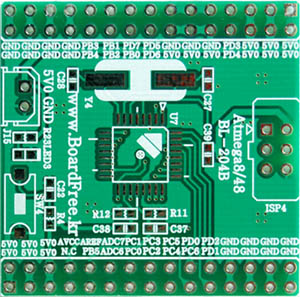

ATmega8, ATmega48, ATmega168 등의 32PIN CPU를 부착할 수 있으며, 전원, X-Tal, Reset, ,ISP, 전원램프 이렇게만 장착할 수 있는 씸플한 CPU 보드입니다.

UART 등이 필요하시면 BL-204를 선택 하셔야 하고, 핀간격은 2.54mm 이며, 아래의 링크 아이콘을 클릭 하시면 회로도와 핀맵을 볼 수 있습니다.

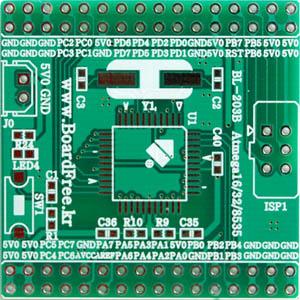

ATmega16, ATmega32, ATmega8535 등의 44PIN CPU를 부착할 수 있으며, 전원, X-Tal, Reset, ,ISP, 전원램프 이렇게 구성되어 있습니다.

UART 등이 필요하시면 BL-203 보드를 선택 하셔야 하며, 핀 간격은 2.54mm 이고, 아래의 링크 아이콘을 클릭 하시면 회로도와 핀맵을 볼 수 있습니다.

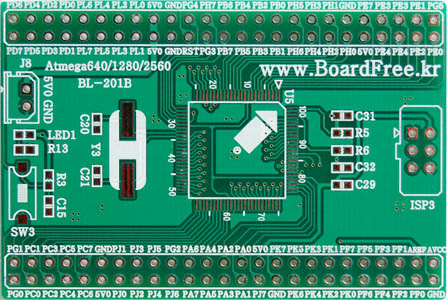

ATmega64, ATmega1280, ATmega2560 등의 100PIN CPU를 부착할 수 있으며, 전원, X-Tal, Reset, ,ISP, 전원램프 이렇게 구성되어 있습니다.

UART 등이 필요하시면 BL-201 보드를 선택 하셔야 하며, 핀 간격은 2.54mm 이고, 회로도는 PDF 파일을 첨부하였습니다.

ATmega64, ATmega128 등의 64PIN CPU를 부착할 수 있으며, 전원, X-Tal, Reset, ,ISP, 전원램프 이렇게 구성되어 있습니다.

UART 등이 필요하시면 BL-202 보드를 선택 하셔야 하며, 핀 간격은 2.54mm 이고, 아래의 링크 아이콘을 클릭 하시면 회로도와 핀맵을 볼 수 있습니다.

BL-203 에는 ATmega64, ATmega128을 사용할 수 있고, 최대한 작게 만들 수 있도록 UART와 크리스털 등은 밑면에 장착 하도록 설계 되었습니다.

핀번호를 바로 볼 수 있도록 모든 핀에 연결된 핀맵이 표시되어 있어서 편리 합니다.

여러용도에 사용될 수 있는 CPU 보드의 아이디어를 가지고 계시면, 보드프리에 건의하셔서 새로운 CPU 보드가 제작되어 무료로 배포될 수 있도록 하실수 있습니다.

아랫면에 위치한 크리스탈과 리셋회로를 제외하고는 UART, A/D 전원과 레퍼런스 등은 필요하신 경우에만 해당 부품을 장착 하시면 됨니다.
